霍爾傳感器簡介

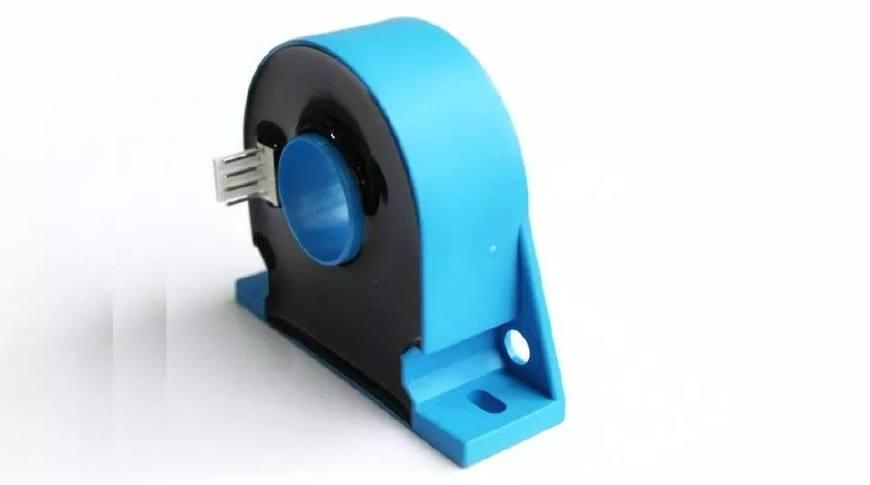

電流霍爾傳感器

霍爾元件將磁場的變化轉化為輸出電壓的變化，由于霍爾元件產生的電勢差很小，故通常將霍爾元件與放大器電路、溫度補償電路及穩壓電源電路等集成在一個模塊上，稱之為霍爾傳感器。

霍爾傳感器是全球數量排名第三的傳感器產品，霍爾傳感器可以測量任意波形的電流和電壓，以其精度高、響應快、測量范圍大、適用場景廣泛而應用在變頻裝置、逆變裝置、電力電源、電焊機、機車、變電站、電網監測等需要隔離檢測電流的設施中，包括工業、汽車電子、以及新興消費電子領域。

未來幾年，隨著越來越多的汽車電子和工業設計企業轉移到中國，霍爾傳感器在中國市場的年銷售額將保持20%到30%的高速增長。

 激光調阻機在霍爾傳感器制程中的應用

在霍爾傳感器制程中，由于器件離散性原因，生產出來的產品一致性較差，且精度不一，在實際應用中不能滿足使用要求。對于霍爾傳感器一般有輸出零位或滿程輸出等重要參數需要調整，傳統的電位器調整和人工手動更換電阻調整方法調整其零位和輸出有著電壓精度不高、效率較低及人工成本較高等問題。

目前在電流霍爾傳感器調整領域中，最合適且最先進的解決方案是采用激光調阻的方式。使用此激光調阻工藝可對電流傳感器零位和輸出進行一次性調整，調整后產品的精度極高，一致性也大大提高，真正實現了效率最大化。運用激光調阻技術更是提高了電流霍爾傳感器產品的成品率，提升了產品的檔次。

大族半導體測試實現的霍爾傳感器激光修調案例

以下是該案例的打樣工藝報告摘錄：

1、客戶的樣品(閉環霍爾電流傳感器)及需求

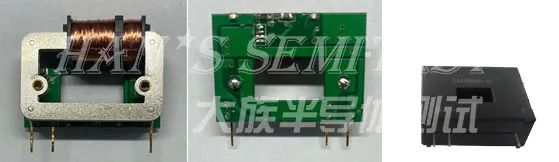

客戶樣品1：

打樣修調要求：供電電壓5V，輸出要求2.5V±3mV

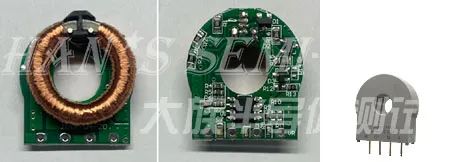

客戶樣品2：

打樣修調要求：供電電壓±15V，輸出要求≤±6mV（采樣電阻200歐姆）

2、打樣參數、激光切口

打樣參數如下：

刀型：I 型

激光類型：紅外激光器

激光參數：功率3W，頻率1.7K

鐳切速度：5mm/s

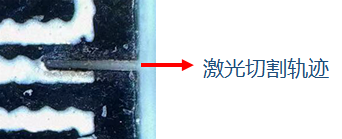

激光切口展示：切口寬度35um

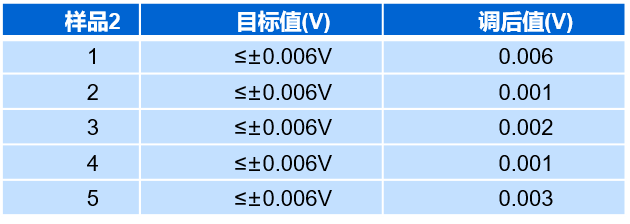

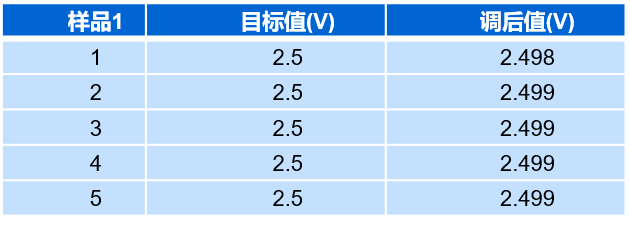

3、激光修調數據記錄

大族半導體測試推出的專用功能修調激光調阻機

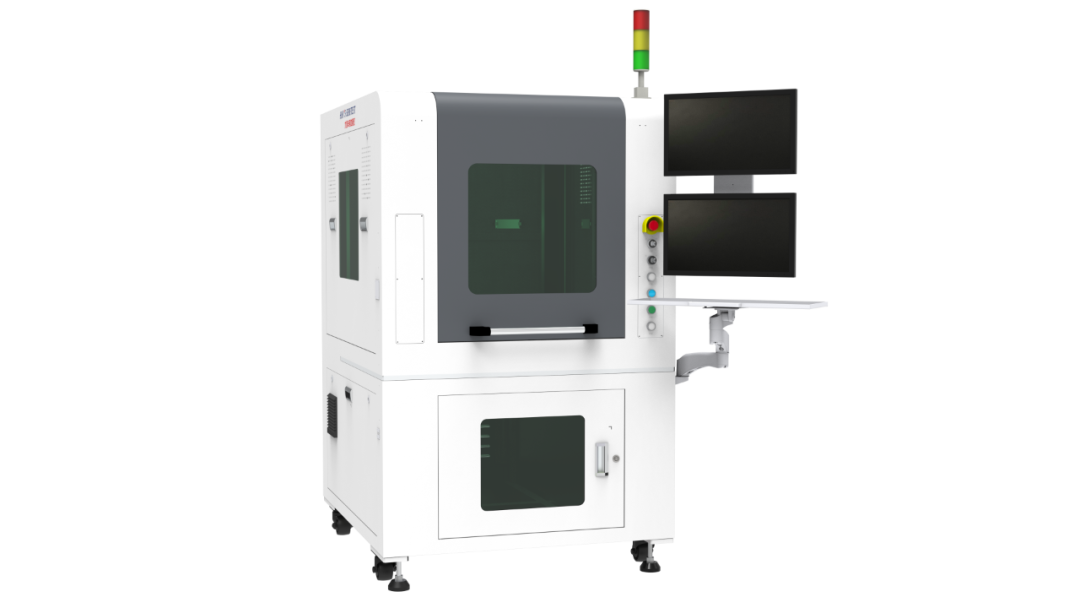

HTS300-RH功能修調激光調阻機

激光調阻一般包含兩種調整方式：一種是無源修調，調節一個電阻以達到一個給定值；第二種是有源修調，也叫功能調阻，通過調整電路中的某些電阻，調節整個電路的輸出。此文中的電流霍爾傳感器修調就是一個典型的激光功能修調。在修調工藝過程中，要連續地測量相應的參數并與所編輯的目標值進行比較。當達到了目標值時，激光會自動停止，即實現了電路模塊的功能修調。

大族半導體測試公司技術團隊深諳功能調阻技術，從前期方案驗證還是批量試產都可滿足客戶需求。近期更推出了以功能修調為主的激光調阻機，該款設備針對各類厚膜、薄膜混合電路功能修調而設計，整機結構緊湊，操作便捷�？砂串a(chǎn)品需求靈活配置，通過高精度調阻實現電路的特定功能，例如：調零、調壓、調頻、調導通角、調限流點、調過壓點等。
