文/MKS Instruments

隨著人們對更小尺寸、更高精度產品的需求不斷增長（從醫療器械到先進微電子等各個領域皆是如此），激光已經成為比以往任何時候都更加不可或缺的一種制造工具。超短脈沖（USP）激光（脈沖寬度處于皮秒和飛秒量級）正越來越多地被用于執行要求最為嚴苛的微加工任務，因?yàn)樗鼈兡軌驅崿F(xiàn)最高水平的加工精度和加工質量。

然而，超短脈沖激光并非是萬能的解決方案。特別是在以較低的總體成本實現高產出方面，它們的確存在一些實際的局限性。相比之下，更為成熟的納秒脈沖激光技術，通常具有更高的燒蝕速率、更低的成本、更高的可靠性以及更易于實施等特點。雖然它們主要通過熱燒蝕去除材料——這在一定程度上限制了其進行最高精度加工的能力，但使用紫外（UV）波長以及更短的個位數納秒脈沖寬度，可以彌補這一不足。

100W 可編程脈沖UV激光器

MKS公司旗下的Spectra-Physics®研發出了一款納秒脈沖激光器Talon® Ace™ UV100（性能指標見表1），它能通過小巧外形提供 100W的紫外功率以實現高加工吞吐量，并且能在高脈沖重復頻率（PRF）下產生短至 2ns的脈沖寬度，適用于高速精密微加工，并具備出色的性價比。Talon Ace 的一個關鍵特性是其創新的 TimeShift™可編程脈沖功能，能產生 2~50ns的脈沖寬度，并能實現諸如整形脈沖和脈沖串等定制化輸出。這一性能使其能夠應用于傳統調 Q 納秒脈沖激光器無法涉足的領域。

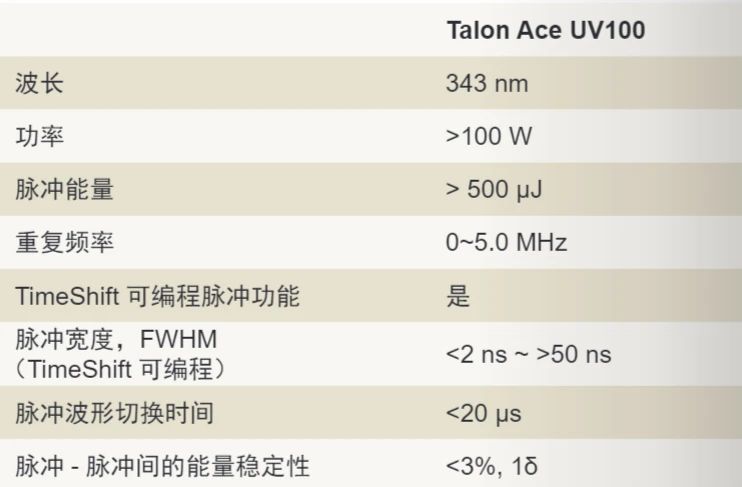

表1：Talon Ace UV100性能指標

圖 1 展示了 Talon Ace 的 TimeShift 脈沖串輸出能力，其將5×2ns的脈沖串與單個 10ns的脈沖進行了對比，兩者輸出脈沖（或脈沖串）的重復頻率均為 200kHz。在每種情況下，“激光發射”的總時間約為 10ns；然而，脈沖串輸出將能量分配到一系列子脈沖中，這使得每個子脈沖對于高效材料燒蝕可能更為理想。子脈沖之間的時間間隔以及每個子脈沖所包含的能量完全可編程，與激光器的工作重復頻率無關。而且，各種 TimeShift 輸出模式之間的切換速度非�？�，約為幾十微秒，這使其非常適合在加工由多種材料組成的樣品時，實現即時模式切換。

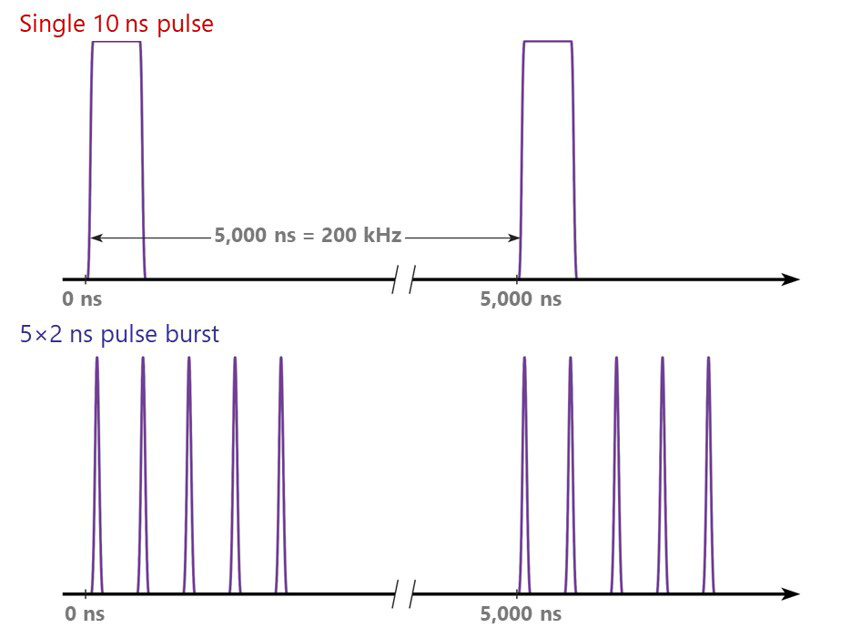

圖 1：在脈沖串模式下，激光器發射出一小串短脈沖（脈沖串子脈沖），而非單個脈沖。在相同的重復頻率下，每個脈沖串的總能量幾乎與單個長脈沖的能量相同。

在TimeShift功能中幾乎每個參數都可以變化，這使用戶能夠定制脈沖輸出，以滿足特定的應用需求。鑒于TimeShift如此強大的適應性，探究它如何在微加工過程中提高產出、效率和質量就顯得尤為重要。

銅微加工實驗

本實驗案例旨在表征 Talon Ace 在銅板材料（厚度6mm）上的微加工能力，分別采用單脈沖和脈沖串輸出，并與傳統的調Q二極管泵浦固態激光器SpectraPhysics Talon UV15的加工能力進行比較。使用兩軸掃描振鏡通過多遍光柵掃描工藝銑削出材料凹槽。在X和Y方向（掃描方向和步進方向）上，空間脈沖重疊率均為60%，全程使用50kHz的重復頻率。光束通過一個焦距為163mm的遠心 f-theta物鏡聚焦，并使用一個外部可變功率衰減器控制入射能量密度。

燒蝕速率和效率通過測量加工特征的深度（并計算體積）以及所使用的總體激光照射量（功率、脈沖數、加工時間）來確定。圖 2 展示了不同的脈沖輸出模式下，體積燒蝕效率與峰值能量密度的關系。燒蝕效率是指歸一化為平均功率為1W時，單位時間內去除材料的體積，單位為mm3/min/W。

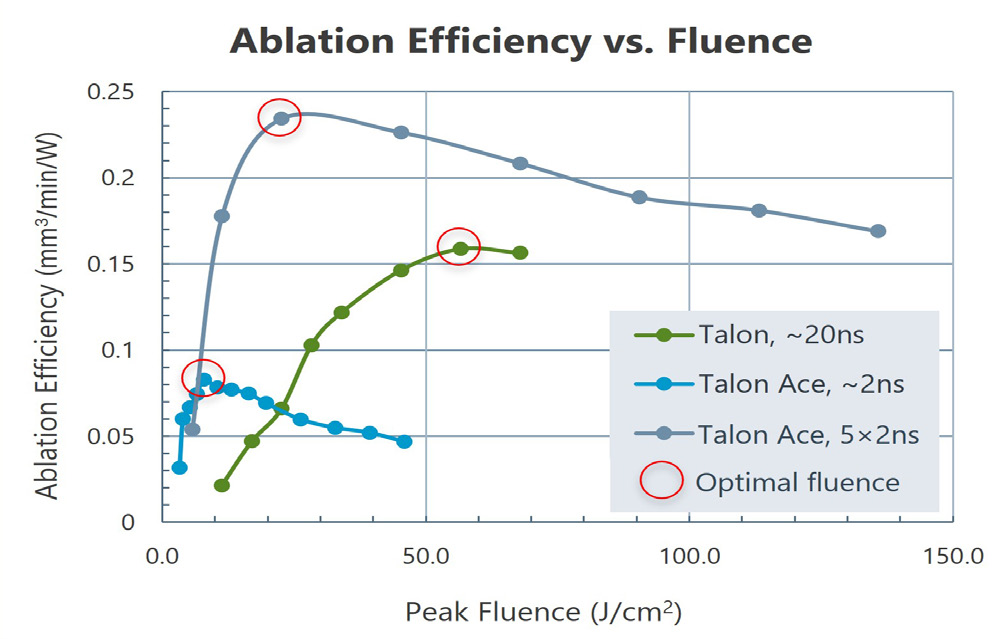

圖2：燒蝕效率數據表明，在加工銅時脈沖寬度的重要性以及使用脈沖串的益處。

對于較低的能量密度，Talon Ace 以單個 2ns脈沖運行時，比傳統的20ns調 Q 激光器具有更高的燒蝕效率。有趣的是，2ns脈沖實現最高燒蝕效率的能量密度（約8J/cm2），大概接近20ns脈沖引發材料燒蝕的閾值能量密度；事實上，20ns脈沖在該能量密度下尚且不能去除材料。當施加更高的能量密度時，情況則相反，較長的脈沖實現的燒蝕效率幾乎是較短脈沖的兩倍。

熱擴散理論可以解釋這些結果。脈沖寬度越長，熱量就有更多時間擴散到銅材中，從而稀釋了吸收的激光能量。因此，需要更高的入射能量密度來啟動燒蝕。然而一旦開始燒蝕，每次去除的材料增量體積就會更大。另一方面，較短脈沖的更高峰值功率會在顯著的熱擴散發生之前就引起材料燒蝕。顯然，較短的脈沖寬度能夠?qū)崿F(xiàn)可控性良好的燒蝕，同時減少熱負荷；并且在較低的總能量密度下具有最高的燒蝕效率，輸入到材料中的能量的減少，也會相應地縮小熱影響區（HAZ）。

在本案例中，5×2ns脈沖串輸出模式可以顯著提高燒蝕效率。從各種脈沖輸出模式的燒蝕效率峰值比較中可見，Talon Ace 在脈沖串模式下的最高燒蝕效率（0.23mm3/min/W），是單個 2ns脈沖峰值燒蝕效率（0.08mm3/min/W）的2.8 倍，比Talon 調Q 激光器的單個20ns脈沖的峰值燒蝕效率（0.16mm3/min/W）高出近 50%。這種脈沖串燒蝕效率更高的結果，與使用超短脈沖激光的類似研究結果一致，但其背后的原因尚未完全明晰。

使用傳統光學顯微鏡以及3D掃描白光干涉儀進行加工質量分析。圖 3 展示了所測試的用三種脈沖輸出模式加工后的銅表面的特寫圖像，每張圖像均在各自的最佳能量密度條件處或附近（圖 2 中的紅圈處）拍攝。

圖 3：光學顯微鏡特寫照片展示了 2ns、20ns單脈沖輸出以及 5×2ns脈沖串輸出加工的表面質量。

從圖3中可見，三種脈沖輸出模式下的加工質量總體都挺好。然而，Talon Ace 以2ns單脈沖輸出加工的表面上顯示出了單個燒蝕點，表明有極小的熱影響（例如熔化），否則這些特征會融合在一起。相比之下，在使用調 Q Talon以20ns單脈沖和Talon Ace以5×2ns脈沖串加工的兩種情況下，單個燒蝕坑更明顯地融合在一起，形成了看似更均勻但略顯粗糙的整體表面。這可能是由于激光與材料相互作用中的一些熱成分，如局部熔化，使得表面形貌在原位得以均勻化。

接下來，使用掃描白光干涉儀監測加工特征的邊緣是否有毛刺形成（見圖 4）。

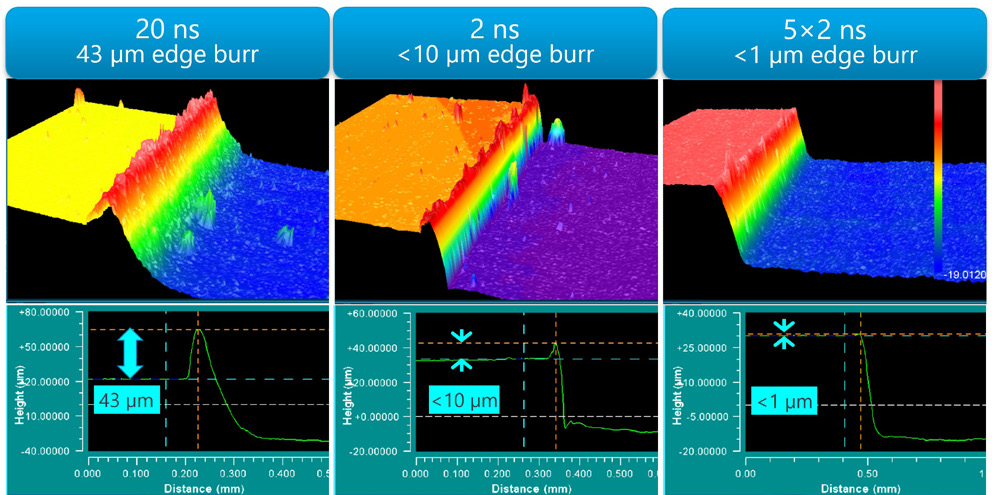

圖 4：光學表面輪廓測量顯示，從 20ns脈寬變?yōu)?2ns脈寬時，邊緣毛刺減少；而用5×2ns脈沖串加工，邊緣毛刺進一步減少。

在邊緣毛刺方面，處于脈沖串模式運行的 Talon Ace 比其他兩種情況的加工效果要好得多（平均邊緣毛刺小于 1µm）。需要注意的是，在此示例中，所有工藝均未針對減少邊緣毛刺進行優化，因此所有情況都有可能進一步改善。但是我們預計，即使經過優化后，脈沖串輸出的 Talon Ace仍將產生最小的邊緣毛刺。

在一項頗具挑戰的工業應用中，展示了使用 Talon Ace 的 TimeShift 功能加工銅的優勢。這項應用要求在一塊由銅、聚酰亞胺和銅組成的疊層材料上鉆盲孔，銅/聚酰亞胺/銅層的厚度分別為12/25/12µm。在多步驟工藝中，關鍵的第一步是采用簡化的沖擊鉆孔工藝（而非套料鉆孔），利用激光在頂部銅層上鉆出一個直徑50µm的孔。沖擊鉆孔本質上速度更快、成本更低（無移動部件等），但要實現更大的直徑和高質量頗具挑戰性。圖 5 中給出了總結圖表和數據，將 10×2ns脈沖串工藝的加工結果與另外兩種單脈沖（10ns和 2ns）的加工結果進行了比較。

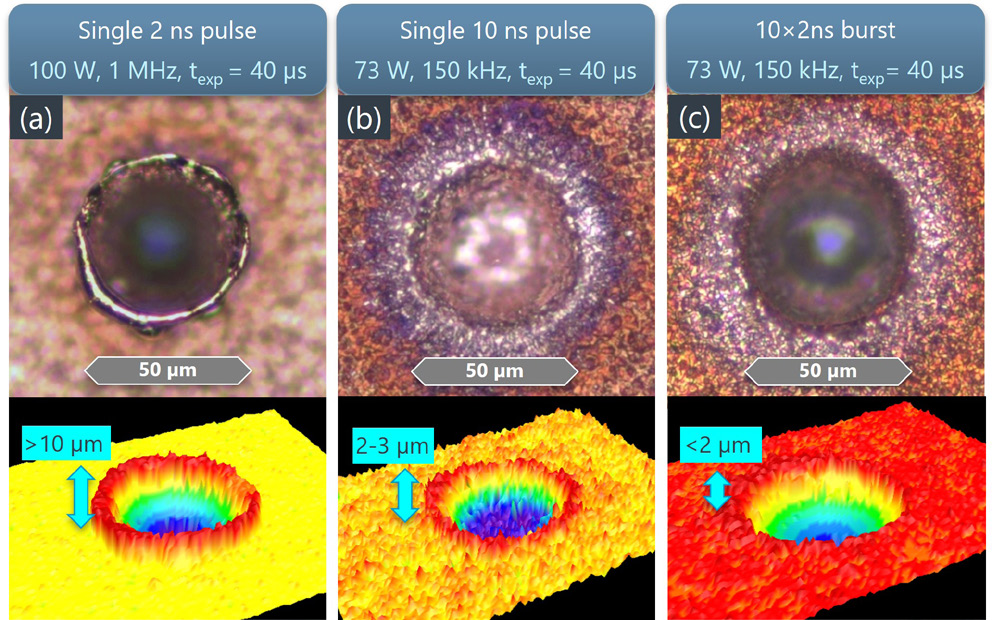

圖 5：對于相同或更低的平均功率，在柔性印刷電路板（PCB）頂部銅層鉆孔加工中，10×2ns脈沖串比10ns和 2ns單脈沖表現更優。

在僅 40µs的鉆孔時間內，10ns和 2ns單脈沖均未能達到可接受的加工質量和產出水平。

相比之下，10×2ns脈沖串在相同的時間內加工出了一個質量明顯更優、更干凈的孔。脈沖串加工實現的低毛刺高度（<2µm），對于諸如鍍銅和多層柔性PCB層壓板堆疊等下游工藝非常重要。

總結

從脈沖寬度的角度來看，激光通常被分為納秒脈沖與超短脈沖，但本加工示例呈現的結果，意味著還需要對脈沖寬度進行更細致的區分。我們發現，較短的個位數納秒脈沖與幾十納秒的脈沖相比，能產生截然不同的加工結果。同樣明顯的是，由納秒脈沖組成的脈沖串具有很大的加工優勢（就像超短脈沖激光能做到的那樣），這也能帶來顯著的經濟效益。憑借TimeShift 脈沖定制功能，Talon Ace UV100 納秒脈沖激光器，能應對很多極具挑戰性和復雜性的工業激光加工應用，如先進電子封裝、PCB、光伏、陶瓷、半導體以及其他材料和組件的高速、高質量微加工。
