醫療設備行業對制造過程的精密性、可靠性和安全性的要求非常高。激光塑料焊接技術，特別是LPKF推出的先進激光波長2 µm焊接系統，已成為推動醫療設備制造商技術性變革的解決方案。此文探討了激光塑料焊接在醫療應用中的具體優勢，尤其是通過2 µm激光波長焊接系統的微流道以及胰島素泵的制造。

1.激光波長2um的潔凈焊接技術，應對透明對透明的塑料部件

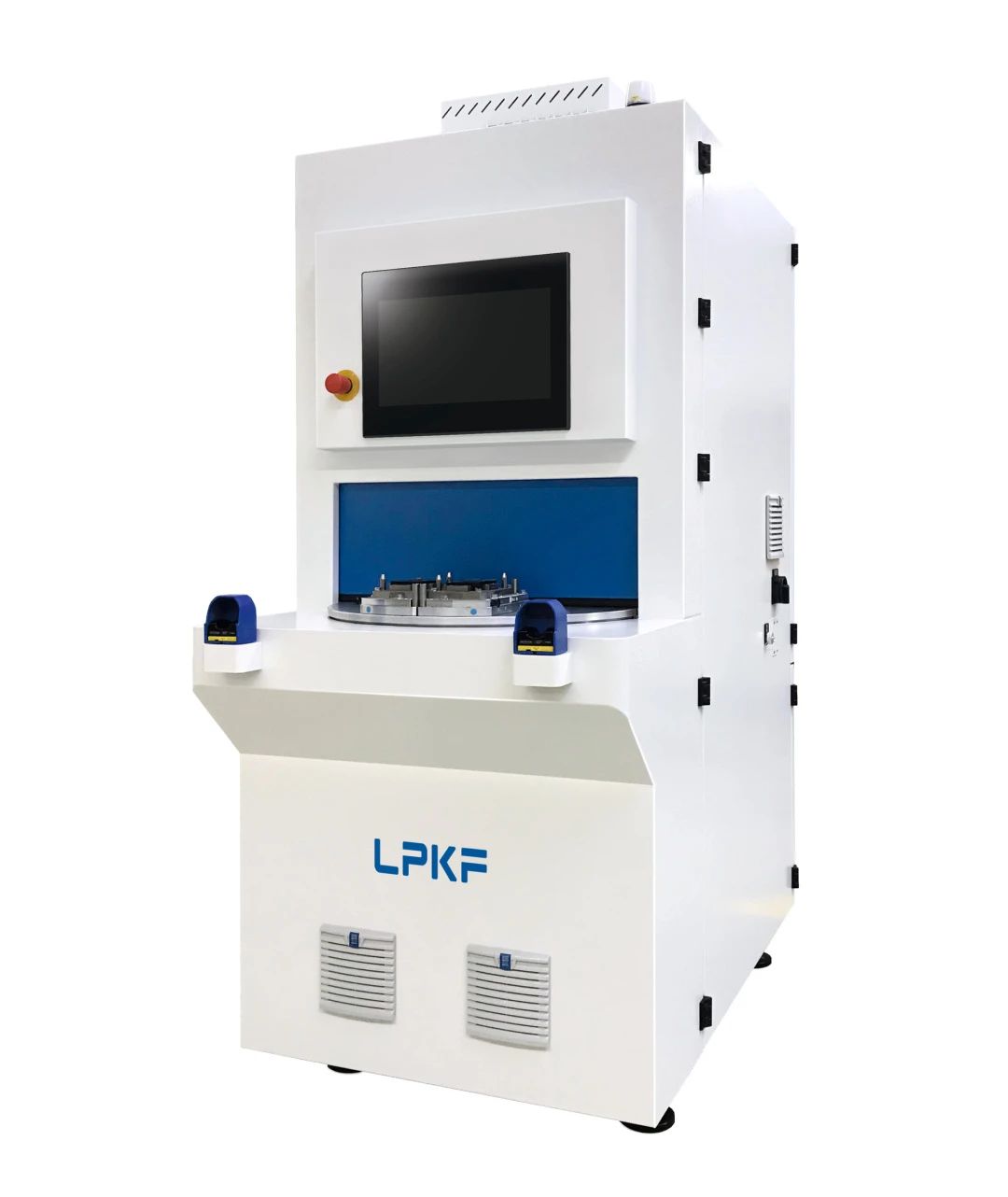

LPKF推出的激光波長2um塑料焊接技術作為一種高潔凈度、精準且可靠的塑料連接解決方案，徹底解決了醫療器械領域中透明對透明塑料部件的制造難題。該技術利用不同激光波長對于不同塑料的透射率和吸光率，在塑料部件之間形成分子鍵合，從而產生可靠的氣密接合。

常規的塑料激光焊接系統激光波長為980nm，大部分光能都會透過透明塑料，而使用2μm激光波長塑料焊接系統時，雖然仍會有一些光能透過塑料，但更多的光能會被塑料自然吸收，即使塑料在光學上是透明的。

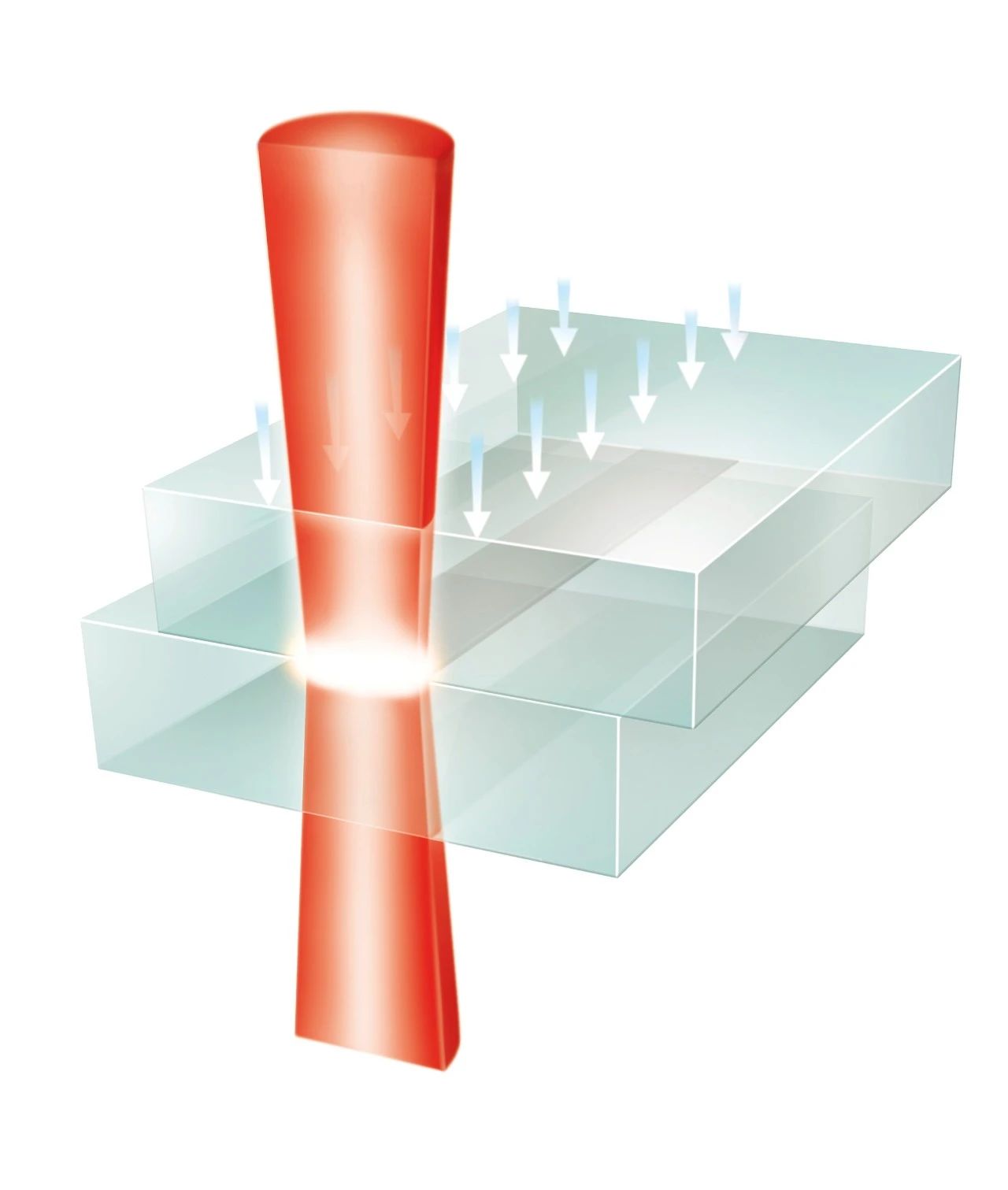

對于大多數透明的熱塑性塑料，2μm激光器將傳輸約70-85%的激光能量，并吸收和保留剩余的15-30%的能量，且不含任何添加劑。這種吸收會在整個接合界面產生體積加熱和熔化，從而實現牢固的焊接。

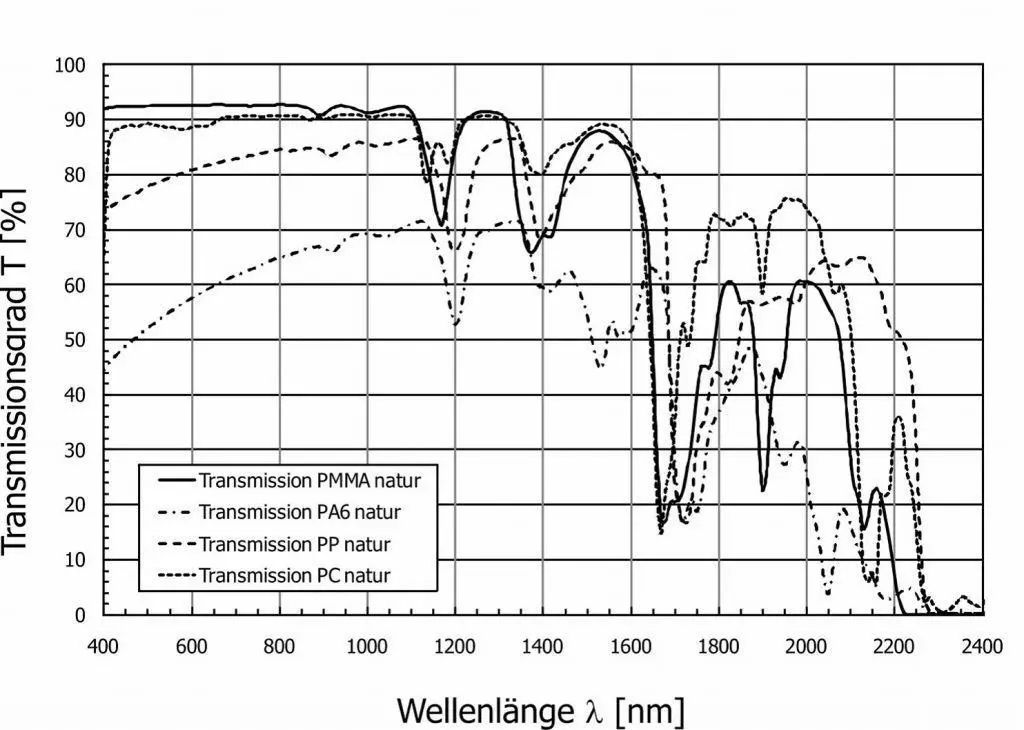

圖中展示了普通光學透明塑料在不同波長下的透射率

2um激光波長激光焊接的關鍵性技術優勢

透明對透明塑料部件的激光焊接過程無粘合劑，排除添加劑的潛在生物相容性問題；焊縫美觀-滿足高端醫療器械外觀設計需求；潔凈加工方式，保持光學清晰度，用于診斷類應用；激光柔性加工方式使新設計成為可能；先進的掃描光學器件以微米級精度引導激光束，確保焊接精度和一致性。

超精細焊縫：激光光斑小于 0.3 mm

高重復精度：精度為 ±5 微米

出色的多功能焊接能力：非常適合處理疊加、搭接以及復雜形狀的幾何結構

熱影響區降到最低：降低了敏感元器件的熱應力

2μm焊接需求主要來自醫療行業。典型的應用包括：微流體設備、管道、連接器、導管、體外設備、診斷盒等。

2.LPKF定制化解決方案突破技術難點

LPKF為應對醫療行業的高門檻技術挑戰，通過與客戶的緊密合作，提供了定制化解決方案。

合規性：LPKF 的系統旨在支持符合醫療器械法規，包括 FDA 要求和 ISO 13485 標準。

潔凈室兼容性：LPKF激光塑料焊接系統匹配潔凈室環境，無顆粒物的潔凈加工過程對醫療制造至關重要。

工藝驗證：LPKF 塑料焊接技術覆蓋全面的工藝監控和文檔記錄功能，以支持醫療器械制造商的驗證要求。

細分領域應用解決方案：公司與醫療設備制造商密切合作，從微流道到植入式裝備開發量身定制的解決方案。

微流道裝置制造工藝中的挑戰

微流體裝置在醫療診斷、藥物輸送系統和芯片實驗室中應用的重要性日益加劇。裝置對制造工藝要求非常高，其工藝難點就在于通道的完整性，如何保持只有幾微米寬的微通道尺寸精準。

案例分享：微流體診斷探針筒

2 μm 激光焊接能力實現塑料部件的連接，且對微通道幾何形狀熱影響最小。超精細焊縫（小至 100 μm）確保通道與設計尺寸保持一致。通過差壓監測確保制造高質量的微流體組件，真正實現精確控制診斷測試中體液或試劑的流動。

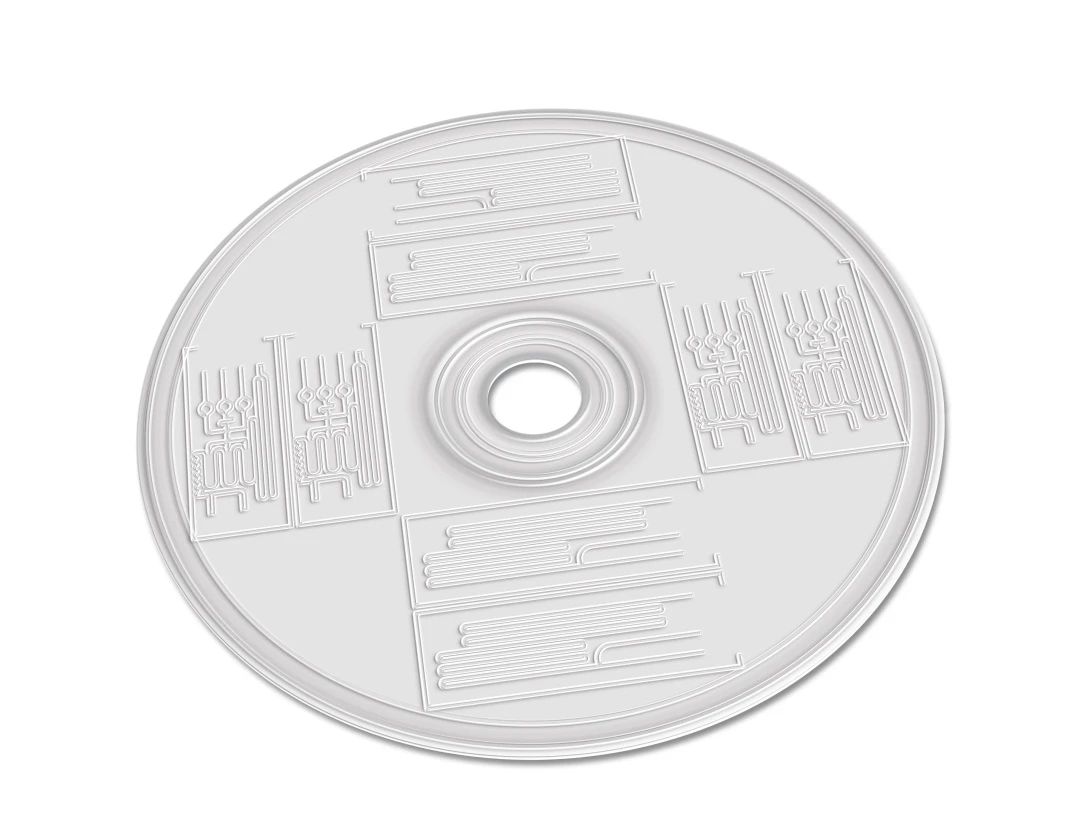

案例分享：透明微流體晶片使用了透明對透明的焊接技術

精準的激光能量控制最大限度地減少了熱影響區，防止精密微流道結構翹曲或變形。塑料的光學清晰度高，對于依賴可視化或光譜分析的診斷設備至關重要。

3.胰島素泵殼制造：精度與可靠性相結合，國際訂單驗證技術實力

胰島素泵適用于需要持續胰島素治療的糖尿病患者，尤其是1型糖尿病患者，通過提供精確和靈活的胰島素管理，幫助患者更好地控制血糖，減少并發癥的風險，提高生活質量。這樣的可穿戴醫療設備必須可靠、耐用和安全。

胰島素泵的工作原理在于接受控制系統指令后驅動儲藥器活塞，將胰島素經輸液管精準注入患者皮下。目前市場上，貼敷式胰島素泵因其便攜性優勢逐漸受到青睞，這種設計去除了導管式胰島素泵中的連接導管，將輸注留置針集成為底板，可直接貼敷于皮膚上。當前，Tandem、美敦力、Insulet等知名企業已成為該領域的主要競爭者。

展望未來，隨著糖尿病治療對胰島素泵需求的日益增長，其市場規模也在穩步攀升。

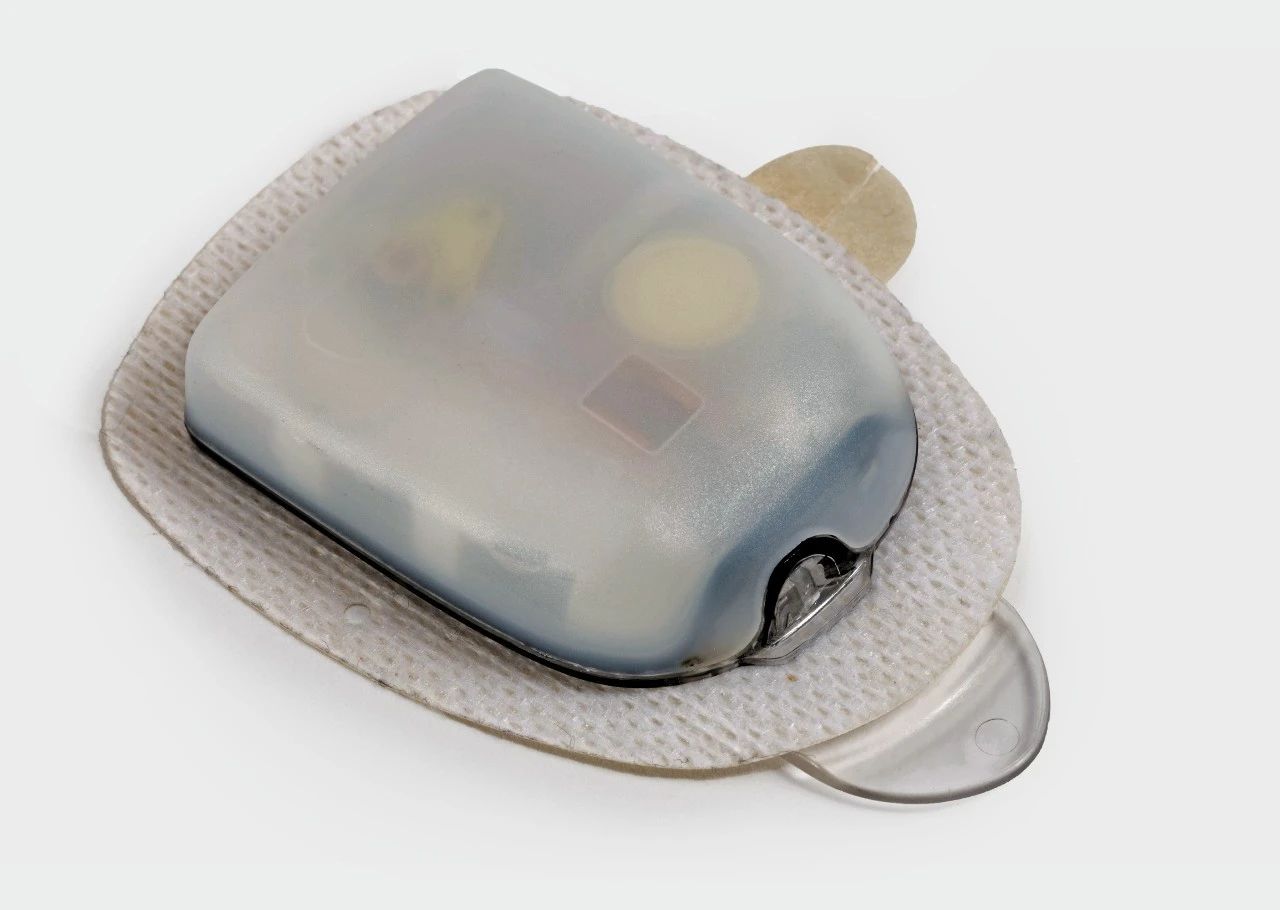

全球領先的胰島素泵制造商對于泵殼的組裝，已從超聲波焊接工藝過渡到 LPKF激光塑料焊接工藝，完美解決工藝痛點，提高了產品品質，密封性顯著提高，次品率降低了40%。激光焊接支持復雜的幾何形狀以及薄壁設計趨勢，滿足了年輕糖尿病患者對產品的外形尺寸、便攜性、可穿戴性的高要求，而且激光塑料焊接可以連接各種醫用級熱塑性塑料，包括胰島素泵中常用的塑料，如聚碳酸酯 （PC）、聚乙烯 （PE） 和各種尼龍。這種兼容性使得設計人員能夠根據性能要求來選擇材料。

4.LPKF對創新和未來發展的承諾

激光塑料焊接，特別是LPKF先進的2um技術，代表了醫療設備制造能力的重大飛躍。隨著醫療設備不斷向微型化、功能化和可靠性的方向發展，激光塑料焊接發揮著越來越重要的作用。采用這項技術的制造商不僅能獲得生產優勢，還能設計出以往傳統連接方法無法實現的創新方案，最終通過更優質、更可靠的醫療設備，為醫療提供者和患者帶來福祉。

來源：LPKF樂普科
