了解影響激光焊接工藝的因素，掌握生產實際中幾種常用的快速測定激光光束焦點位置的簡便方法。

一、定位激光束焦點的方法

定位激光束焦點的意義

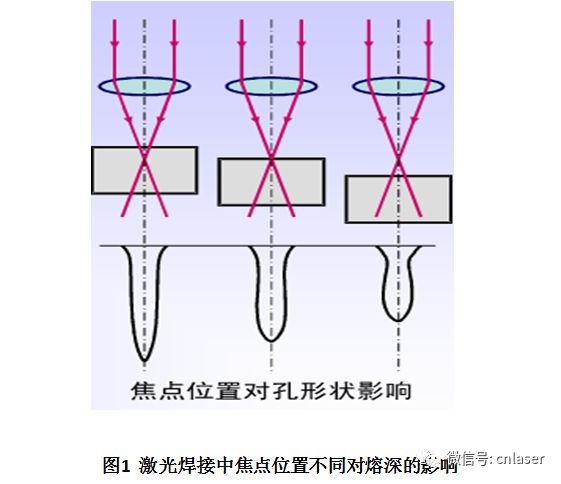

激光器發出的激光在焦點處的功率密度最高，光斑尺寸最小，對焊接（也包括切割等加工方法）過程加熱工件效率最高，所以光束焦點位置對焊縫熔深影響很大（圖1）；同時確定焦點位置也是選擇合理離焦量的必要條件。

二、確定光束焦點的方法

1.數控定位打點法

將白色紙板鋪在工作臺上，激光聚焦鏡調整到比焦距小10mm，控制激光頭沿X軸移動每次10mm，Z軸上移1mm，令激光器發出1個200W脈沖在紙板上打孔，重復20次，找到紙板上直徑最小孔的位置。

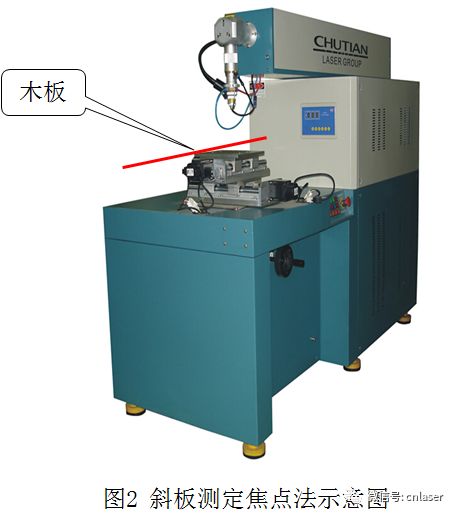

2.斜面焦點燒灼法

將平直木板斜放于工作臺上，調整激光頭到小于焦距尺寸20mm處，控制其沿X軸向焦距增大的方向移動230mm左右，同時激光器輸出200W連續激光，取木板上燒灼痕跡最窄處為焦點位置。

3.直接燒灼法

手持平直木板，立在工作臺面85度角，將聚焦鏡調整到離臺面1.5倍焦距位置，打開光閘連續輸出200W激光，水平移動木板到聚焦鏡下方，木板上燒灼痕跡最窄處，測量該位置木板距離鏡片的距離為焦距。手工操作，注意安全。

4.藍色火花打印法

直接將激光脈沖打在不銹鋼板上，使激光頭從上往下運動，直至藍色火花最大處為焦點。

三、小結

本文介紹了測定激光束焦點位置的重要性和四種測定激光束焦點的簡單方法：分別是數控定位打點法、斜面焦點燒灼法、直接燒灼法和藍色火花打印法。在生產實際中可根據情況選擇簡便易行的測定方法。
