一、光伏儲能逆變器工作原理

逆變器是把直流電能轉變成定頻定壓或調頻調壓交流電的轉換器。它由逆變橋、控制邏輯和濾波電路組成。

（1）白天用電高峰期，在太陽光的照射下，太陽能電池組件產生的直流電流通過控制器傳送到逆變器轉化成交流電，并入電網。

（2）晚上用電低谷期，電價比較低時，電網的電能通過逆變器充放電控制器，對蓄電池進行充電儲能；

（3）當陽光不足或在夜間非低谷期用電時，蓄電池通過直流控制系統向逆變器送電，經逆變器轉化為交流電供交流負載使用。

二 、光伏逆變器的特點是：

1、具有較高的效率。由于目前太陽能電池的價格偏高，為了最大限度地利用太陽能電池，提高系統效率，必須設法提高逆變器的效率。

2、具有較高的可靠性。目前光伏電站系統主要用于邊遠地區，許多電站無人值守和維護，這就要求逆變器有合理的電路結構，嚴格的元器件篩選，并要求逆變器具備各種保護功能，例如輸入直流極性接反保護、交流輸出短路保護、過溫過載保護等。

3、輸入電壓有較寬的適應范圍。由于太陽能電池的端電壓隨負載和日照強度變化而變化，特別是當蓄電池老化時其端電壓的變化范圍很大，如12V的蓄電池，其端電壓可能在 10V-16V之間變化，這就要求逆變器在較大的直流輸入電壓范圍內保證正常工作。

逆變器儲能控制板的設計布局和加工工藝對逆變器的體積大小、成本、性能都有著至關重要的作用。

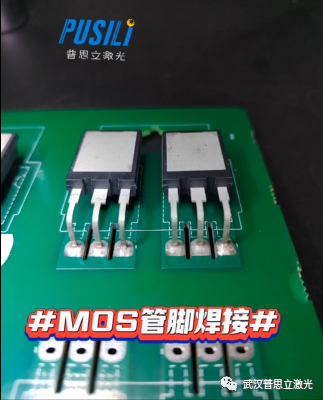

三、激光錫焊在光伏逆變器焊接中的應用與優勢

激光焊接加工精度高，光斑可達微米級，相比較傳統波峰焊能更節約焊接空間。微小的激光束代替了焊頭，在工件表面有其他干擾的情況下也很容易加工。激光焊接加工效率高，虛焊風險低，通孔插件透錫率達75%以上。而且是非接觸焊接，沒有接觸焊接產生的應力。激光焊接是局部加熱，熱影響區小，激光焊接沒有靜電威脅。加工易于程序控制，精度遠高于傳統工藝。

激光焊接在儲能電池方面焊接優勢：

1、焊接過程為非接觸式焊接，焊接過程對焊接筋內應力降低到最低；

2、焊接過程不產生其他溢料和其他釋放物質，防止二次污染；

3、焊接的強度和氣密性高，可滿足功能需要；

4、激光焊接可滿足不同物質之間的焊接，也可以實現膜類材料、也可以實現異種物質之間連接技術；

5、激光焊接方便自動化集成，也可以根據產能需要做到同步激光焊接工藝方案，效率高，焊接內應力�。�

6、激光焊接涉及到的結構簡單方便，降低模具結構難度系數；

7、焊接過程可以實現數字化智能監控，滿足了焊接過程數據化可視化的需要；

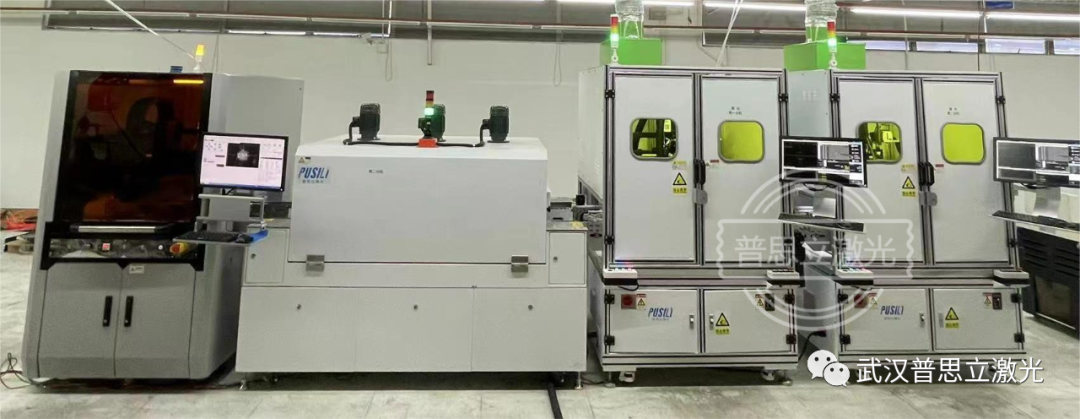

8、該類型焊接工藝方案，可以有效地與自動化產線集成，滿足了量產方案的需要，實現高效生產，消耗低等特點。
