文/Sam Dale，IDTechEx 高級技術分析師

圖 1：光子集成電路（PIC）技術市場在未來十年間的增長預測。（圖片來源：IDTechEx）

光子集成電路（PIC）通過提供比傳統電子電路更高的數據傳輸速度和更低的能耗，正在光通信和光計算領域掀起一場全新的變革。市場調研公司IDTechEx 的最新報告《2025-2035 年硅光子學與光子集成電路：技術、市場與預測》顯示，隨著人工智能（AI）數據中心、電信、量子計算及傳感應用需求的持續增長，預計到 2035 年 PIC的市場規模將突破 540 億美元（見圖1）。

PIC 在AI數據中心中的作用

AI應用的迅速擴展，以及需要大量參數的基礎模型的不斷發展，導致數據中心內的數據處理需求呈指數級增長。這種數據處理需求的激增，需要高帶寬、低延遲的通信通道，來高效處理 AI 加速器和存儲系統之間的大量數據流。PIC 已經成為滿足這些需求的一種關鍵技術，因?yàn)榕c傳統電子互連相比，PIC能提供更高的數據傳輸速率和能源效率。

高帶寬光互連的必要性

訓練和運行大型現代AI模型，需要在數據中心內進行大量的數據移動，因?yàn)楸仨氝M(jìn)行大量的矩陣運算，而這些運算常常分布在多個圖形處理單元（GPU）節點上。傳統的電子互連在滿足所需的帶寬和延遲規格方面面臨挑戰，這往往會形成阻礙整個系統性能的瓶頸。

PIC 通過使用光進行數據傳輸來緩解這些問題，以實現更高的帶寬和更低的延遲。通過光吸收造成的能量損失通常低于通過電阻產生的同等損失，這提高了能源效率并增加了傳輸距離。

最近的發展突顯了 PIC 在AI數據中心中的關鍵作用。例如，意法半導體（STMicroelectronics）正與亞馬遜網絡服務（AWS）合作，推出一種新的硅鍺 PIC 生產工藝。據悉，新生產工藝將于今年下半年投入生產計劃，通過該工藝制造的可插拔收發器將集成到 AWS 的基礎設施中，這突顯了行業向光子解決方案轉變的趨勢，以滿足AI的數據傳輸需求。

共封裝光學：集成光子學與電子學

為了進一步提高性能和能源效率，光子學與電子元件的直接集成越來越受到關注。共封裝光學（CPO）涉及光子集成電路和電子集成電路的緊密耦合，這種耦合減少了傳統互連帶來的信號損失和功耗。這種方法在AI數據中心中特別有益，在AI數據中心，縮短電氣路徑長度不僅可以在提高吞吐量的同時降低延遲，還可以通過最小化電阻損耗來降低功耗。

硅光子學：優勢與局限

硅光子學因其與成熟的半導體制造工藝的兼容性，而成為了 PIC 市場中的領先技術。它通�；�于絕緣體上硅（SOI）平臺，即將硅置于二氧化硅上；不過在某些情況下，這些晶圓也會使用氮化硅代替硅來構建相關結構。

臺積電（TSMC）已經于 2024 年年中宣布進入硅光子學市場，首先瞄準的是可插拔收發器，隨后將致力于CPO，這標志著該技術在信心方面又達到了一個新的里程碑。

硅光子學的主要優勢包括：

（1）能與互補金屬氧化物半導體（CMOS）制造工藝集成。硅光子學制造能夠利用現有的代工廠基礎設施，這不但能降低生產成本，并且能實現大規模量產。

（2）可擴展性。硅光子學在標準半導體工藝內運行，因此它可以與傳統電子電路一起擴展。

（3）能源效率。與電氣互連相比，硅光子學能夠在高速數據傳輸中實現更低的功耗。

盡管有這些好處，但是硅光子學也存在一些顯著的局限性，而其他材料平臺可以解決這些問題。這些局限性包括激光集成的困難，因?yàn)楣枋且环N間接帶隙半導體，是一種較差的激光材料。與一些替代材料相比，其調制性能和光波導中的損耗也較差。

針對PIC 的材料創新

雖然硅在 PIC 市場中占據主導地位，但如圖 2 所示，一些新興材料正致力于解決硅材料的固有局限性。

磷化銦（InP）。作為一種直接帶隙半導體，InP能夠?qū)崿F(xiàn)高效的光產生和檢測，廣泛應用于電信領域，并且隨著對高速光互連需求的增加，預計其市場份額將增加。

薄膜鈮酸鋰（TFLN）。TFLN具有強大的光電性能和低損耗，正成為包括量子計算和超高速光通信在內的高性能調制應用的候選材料。但由于將其與標準 CMOS 工藝集成存在挑戰，其技術成熟度仍然較低。

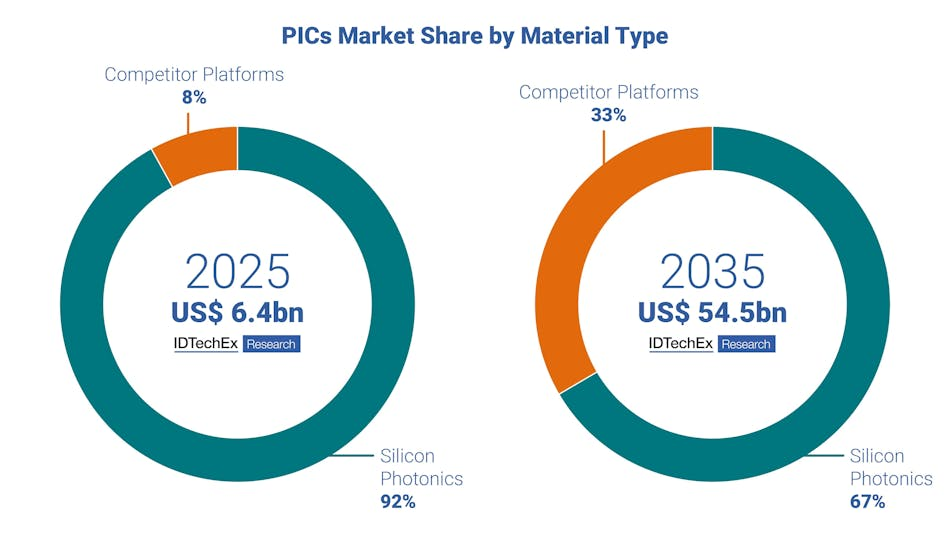

圖 2：按材料類型劃分的 PIC 市場份額。（圖片來源：IDTechEx）

隨著對高性能收發器需求的增加，具有極高調制性能的材料預計將會在市場中備受青睞。隨著數據中心收發器要求的不斷演變，預計在未來 10 年內，硅光子學應用范圍的擴大將為其他材料平臺帶來市場增長機會。

通信領域之外的 PIC 應用

雖然數據通信仍然是 PIC 的最大市場，但是PIC在其他領域的應用也在不斷涌現。

（1）激光雷達（LiDAR）。由 PIC 實現的調頻連續波（FMCW）激光雷達，能提高自動駕駛汽車和工業自動化的性能。

（2）生物傳感器和氣體傳感器。

用氮化硅制造的 PIC ，正助力實現面向醫療保健和環境監測應用的緊湊型、高靈敏度傳感設備。

（3）量子計算。光子量子計算是一個快速發展的領域，PIC 在擴展量子架構方面發揮著關鍵作用。開發離子阱和基于光子的量子處理器的公司，正在投資集成光子學解決方案，以提高穩定性和可擴展性。

市場增長與行業格局

預計在未來十年內，僅硅光子學市場就將保持 20% 的復合年均增長率（CAGR）。雖然這在很大程度上是由持續發展的AI熱潮所驅動，但包括激光雷達、生物傳感和量子計算在內的 PIC 新興應用場景，預計將在這一時期的后半段占據顯著的市場份額。

隨著市場對高速、節能光學解決方案的需求持續增長，PIC 有望在重塑未來計算、通信和傳感技術的發展方面，發揮基礎性作用。
