紫外飛秒激光器作為先進激光技術的核心突破之一，憑借其超短脈沖、高峰值功率以及紫外波段特有的高光子能量，正在重塑精密制造、前沿科研與生命科學等領域的革新應用

紫外飛秒激光器的核心優勢在于能夠在極短時間內釋放超高能量，幾乎消除熱效應，從而實現對材料的“冷加工”；其短波長特性也賦予這種光源更小的聚焦光斑能力，成為微納加工的利器。因此紫外飛秒激光器在半導體晶圓切割、生物組織無創成像、量子材料制備等場景中展現出不可替代的價值。然而，長期以來，紫外飛秒激光器的技術瓶頸：單脈沖能量不足、系統穩定性差、維護成本高昂，嚴重制約了其產業化進程。目前市場上的商品化紫外飛秒激光器單脈沖能量大多局限在50μJ以內，平均功率不足百瓦，生產商主要是從激光器在工業現場使用壽命的考量，將這些指標設定在器件可長期運行的參數范圍內；在鍍膜和光學材料實現技術突破之前，高能高功率紫外激光器的平均無故障時間難以獲得突破性的提升。

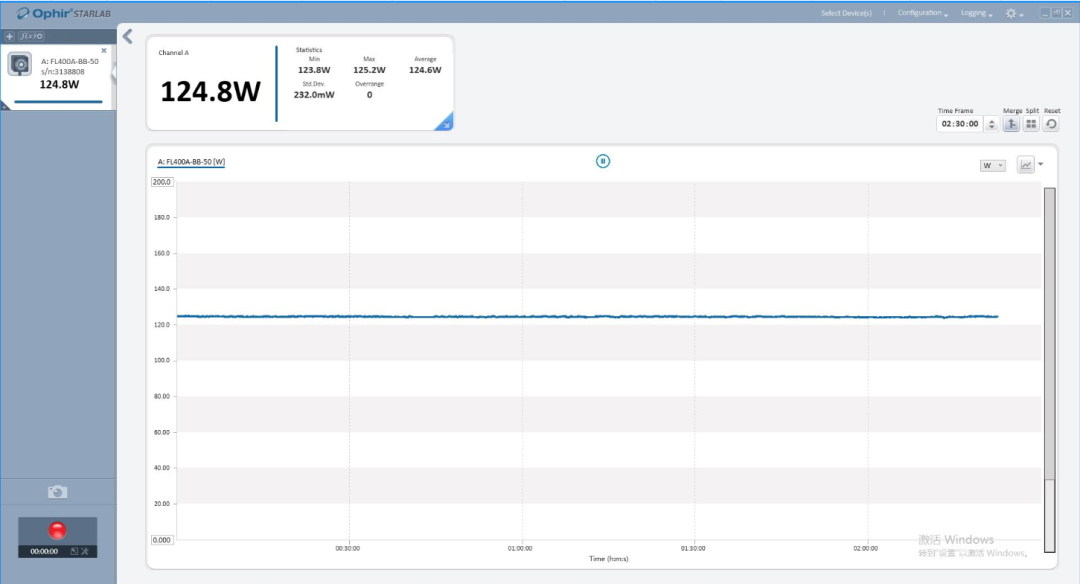

然而產業的發展仍需要工業品制造商不斷探索和突破產品局限性，與應用端用戶共同挑戰當前技術上限，為前沿應用或產業升級嘗試開拓出多種可能的技術路線。奧創光子在國家重點研發計劃項目的需求牽引下，以用戶需求為導向，集中技術資源攻關高能紫外飛秒激光器技術，獲得了百微焦的紫外飛秒脈沖。為確保激光器綜合性能穩定，采用了高功率近紅外飛秒激光器作為基頻光源，該近紅外飛秒激光器為奧創光子產線上業已成熟的板條固體放大CPA平臺的300W版產品，其輸出最大單脈沖能量3mJ（圖1）。為了匹配三倍頻紫外諧波轉換，該基頻光平臺設置最大能量上限為600μJ，滿足諧波轉換所需能量強度，也避免了高能脈沖對倍頻器件的損傷風險。

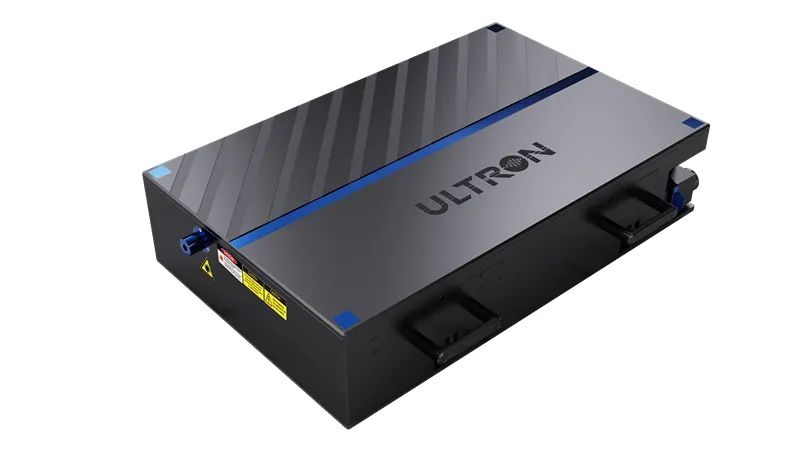

圖1. 奧創光子300瓦功率飛秒紅外激光器

奧創光子的300W飛秒激光器為光纖種子結合固體放大器的布局，主放大器采用板條Yb:YAG晶體作為激光增益介質，通過多通板條放大光路實現高功率、大能量的超短脈沖輸出。高功率放大光路的重點在于突破放大器的熱效應制約，掌握熱管理及增益管理關鍵技術；尤其是針對數百瓦平均功率的紅外飛秒激光器產品開發目標，作為主放大器的板條放大系統需要總功率不低于2200W的泵浦光，因此該放大器的開發重點工作集中于兩臺泵浦源輸出泵浦光的整形、聚焦以及為保護泵浦源而設計的反向隔離措施。

為了簡化板條激光放大器的裝調難度，同時確保足夠的增益倍率，采用以平面反射鏡為腔鏡的兩級雙端泵浦結構，第一級為7通光路結構，第二級為4通光路結構，整形后的橢圓狀光強分布的信號光以較小的發散角進入板條放大器。兩級板條放大器共用兩個高功率二極管bar條陣列泵浦源，每個泵浦源的輸出泵浦光經偏振分光鏡分束為兩個互相垂直的傳輸光路，進入各自的光束整形與勻化光學裝置，而后聚焦進入前后兩級Yb:YAG晶體。隨著泵浦電流的提升，兩級板條放大器同時獲得增益，輸出放大光，為了給倍頻系統提供優良光束質量的基頻光，板條放大器并未充分利用增益介質儲能，放大功率維持在介質熱畸變較小的增益區間內。

激光器的三倍頻系統設計為獨立模塊，內置二倍頻和三倍頻晶體、準直及聚焦透鏡組、分光鏡以及光學密封腔微環境循環過濾器件。其中二倍頻光學裝置為LBO晶體的溫度匹配二次諧波轉換光路系統，將來自前端近紅外飛秒激光器的300W、波長1030nm的飛秒激光匯聚入射LBO晶體；在精細調節最佳相位匹配溫度后，產生轉換效率超過40%的二次諧波（圖2）。

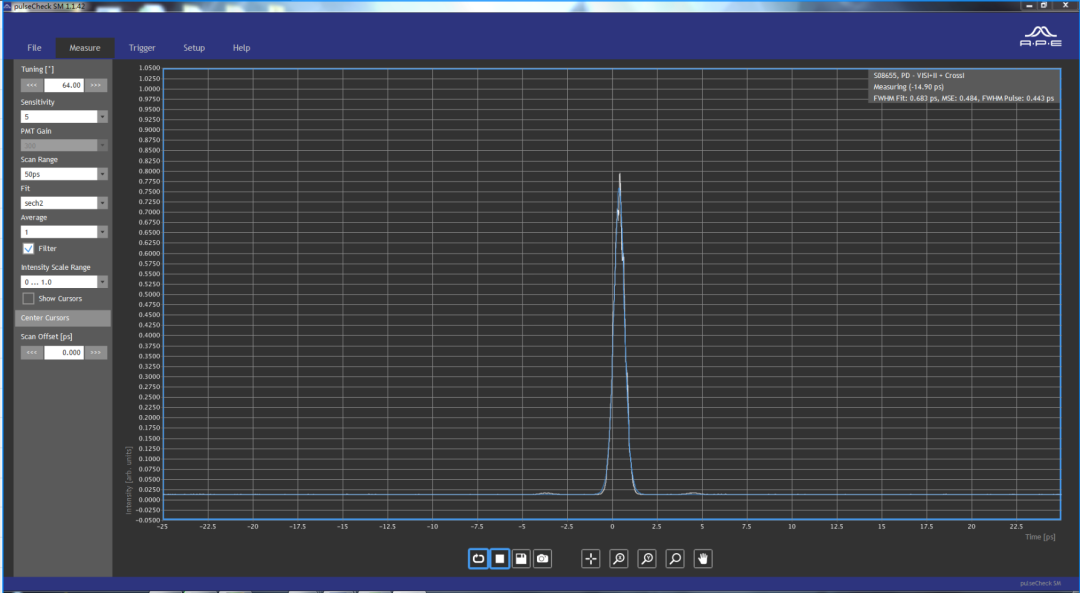

圖2. 二倍頻產生的綠光激光功率穩定性和脈寬

三倍頻晶體采用BBO，為了有效散熱并盡量減少群延遲失配，薄片狀BBO晶體嵌入主動制冷熱沉中，解決高功率高能量諧波轉換下非線性晶體溫控難題，從而提升紫外倍頻效率和穩定性。從售后維護角度考量，三倍頻晶體及其溫控系統設計為整體模塊式拆裝方式，便于激光器在紫外倍頻系統維護周期節點進行快速的維護、維修。倍頻腔體內的環境工程學措施包括密封充氣倍頻腔體達到隔絕外部灰塵污染的目的，并采用循環氣泵定期過濾腔內材料產生的雜質，延長倍頻晶體壽命。

整合了上述環境工程學措施的紫外飛秒激光器，經過嚴格的出廠測試，獲得的主要輸出參數（圖3）為：中心波長343nm，最大平均功率54W，最大單脈沖能量108μJ ，目前該款百微焦紫外飛秒激光器已主要用于材料科學研究。

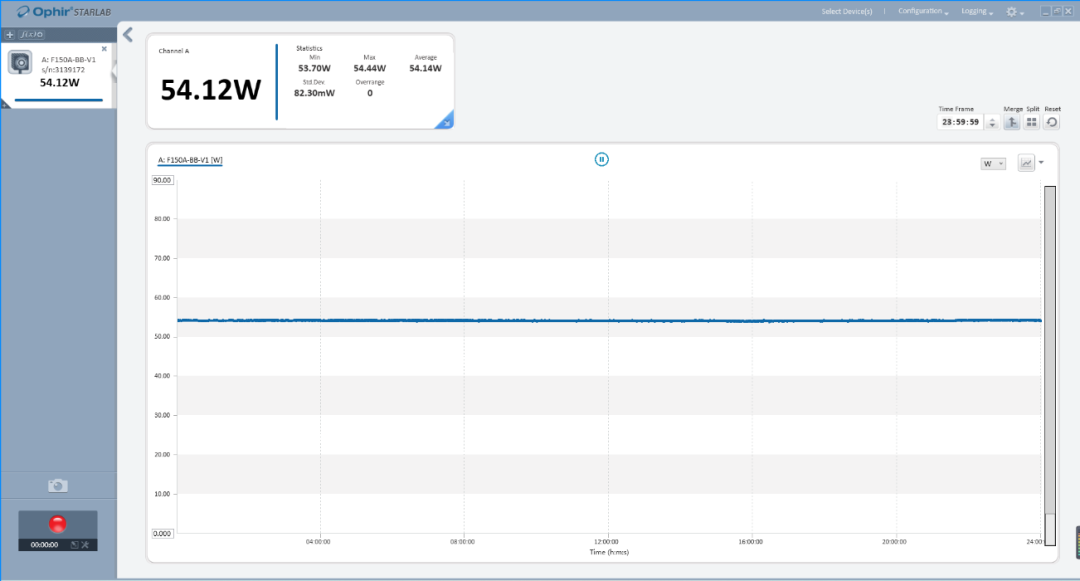

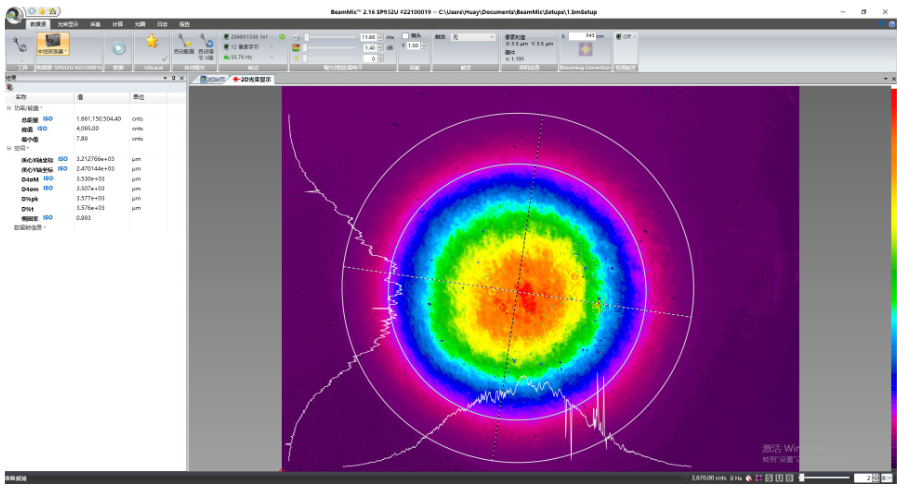

圖3. 紫外飛秒激光主要參數實測結果（上：功率穩定性測試；下：遠場光斑測量)

紫外飛秒激光器的研制歷程，本質上是一場跨越物理極限、工程瓶頸與產業需求的攻堅戰。從晶體材料的篩選到相位匹配的精密控制，從實驗室的原型驗證到工業產線的穩定落地，每一項進步都凝聚著多學科交叉的智慧結晶。當前，奧創光子等民族激光企業在高端激光器領域已展現出強勁的追趕勢頭，擴大國產高端激光光源在精密制造行業的市場份額；而要實現從“并跑”到“領跑”的躍遷，仍需期待我國光學材料研究工作者在增益介質、非線性晶體、高損傷閾值鍍膜等底層技術領域持續深耕和突破。
