飛秒激光振蕩器產生的紅外波長脈沖可覆蓋近紅外到中紅外波段范圍,而可見光及紫外波段飛秒脈沖的實現,需要以紅外光為基頻光進行諧波轉換,所生成的短波飛秒脈沖具有更高的單光子能量、更小的瑞利準則極限光斑尺寸,結合飛秒脈沖的超高峰值功率,可作為極端制造的激發光源。 而不同的諧波轉換獲得的不同波長飛秒脈沖具有各自適合的應用領域。通過二次諧波倍頻、三次諧波和頻、四次諧波倍頻可將紅外飛秒激光器擴展為四波長飛秒激光器,在科研和工業領域具有廣泛的應用價值。1030nm紅外波段適用于透明材料的非線性加工;515nm綠光波段是生物成像和光伏研究的理想選擇;343nm紫外波段可用于微納加工和光譜分析;257nm深紫外波段則在半導體檢測和精密加工中表現卓越。這種多波長集成系統能夠滿足不同工業和科研應用場景的需求,成為一種多任務適用型光源,顯著提升激光器的使用效率并降低設備成本。
當前市場上大多數飛秒激光器產品僅能提供單一或雙波長輸出,多波長系統往往需要多臺激光器組合使用,導致系統復雜、穩定性差且成本高昂。進口品牌如Coherent、Spectra-Physics等雖有個別的多波長產品,但價格昂貴且維護成本高。國內超快激光器廠商在紫外波段飛秒激光器領域的技術積累相對薄弱,特別是343nm和257nm波段的穩定輸出仍面臨諸多技術挑戰。因此,開發具有我國自主知識產權的四波長飛秒激光器具有重要的市場價值和戰略意義。

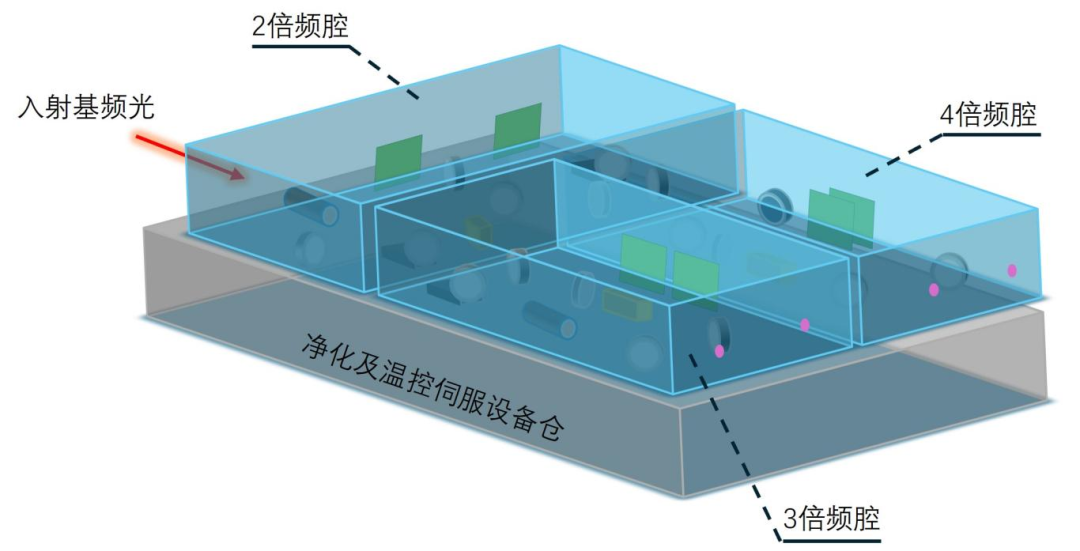

圖1. 四波長飛秒激光器產品基本組成結構圖(本圖為示意圖,僅用于表明激光器布局設計思路,并非實際結構設計圖,布局圖設計思想為:各波長獨立倍頻腔、所有倍頻腔密封結構、下置溫控及環境保持伺服系統、四路統一出光面 ) 奧創光子在二倍頻、三倍頻超短脈沖激光多年開發和供貨的基礎上,推出基于1030nm紅外基頻光的四波長飛秒激光器,其基本架構為光纖啁啾脈沖放大(FCPA)結合固體MOPA方案獲得高功率、高能量近紅外飛秒脈沖,經過電控式光路切換反射鏡導入二倍頻、三倍頻和四倍頻的諧波轉換腔內,在局部環境保持措施的輔助下,實現了高效率、高穩定性的四波長飛秒激光輸出。

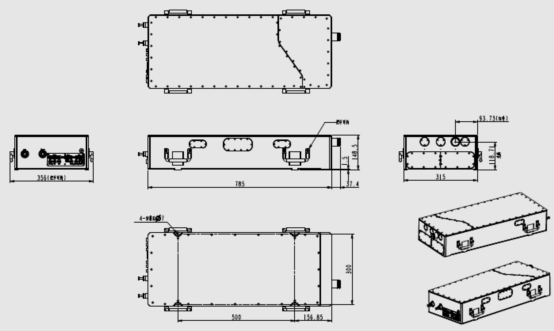

圖2. 四波長飛秒激光器結構圖 該系統首先通過光纖振蕩器產生1030nm鎖模寬譜種子光,經啁啾脈沖放大后進入固體放大級提升能量。固體放大級采用了發射譜寬度較窄的Yb:YAG晶體,擯棄了盲目追求放大光譜寬度的做法,既容易提升放大功率,又在一定程度上減小了諧波轉換過程相位匹配光譜接受帶寬的制約,是有針對性的產品設計中一舉兩得的措施。四次諧波產生是本系統的核心技術難點,我們通過精密設計的非線性晶體序列(LBO+BBO組合)和優化的相位匹配方案,成功實現了從紅外到深紫外的四倍頻轉換。特別設計的熱管理系統和光束整形透鏡組確保了各波段輸出激光束良好的遠場光斑圓度。 本系統采用多項創新技術確保高能倍頻過程的可靠性: 1)倍頻晶體高效散熱技術,通過TEC冷卻和通光面熱沉優化設計,將晶體工作溫度波動控制在±0.1℃以內; 2)倍頻晶體防損傷技術,采用光束整形和高峰值脈沖擴束設計,使晶體表面功率密度低于損傷閾值; 3)倍頻腔內潔凈環境管理技術,通過正壓凈化和循環過濾系統,確保光學元件長期穩定工作; 4)倍頻晶體快捷維護設計,以線下半成品封裝形式制造倍頻晶體安裝座,精密的機械式定位對準結構支持倍頻晶體在使用壽命末期快速更換; 5)電控四波長切換輸出技術,用戶無需關機即可通過激光器軟件界面實現四種波長之間的切換。 本產品主要輸出參數如下: 中心波長:1030nm(基頻)、515nm(二倍頻)、343nm(三倍頻)、257nm(四倍頻) 基頻光平均功率:50W 基頻光最大單脈沖能量:500μJ 脈沖寬度:640fs(基頻)、510fs(二倍頻)、440fs(三倍頻) 諧波轉換效率:二倍頻50%、三倍頻28%、四倍頻8%
87.5%(343nm)
90%(515nm)

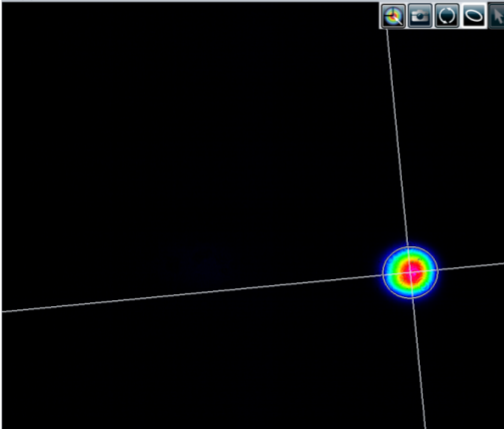

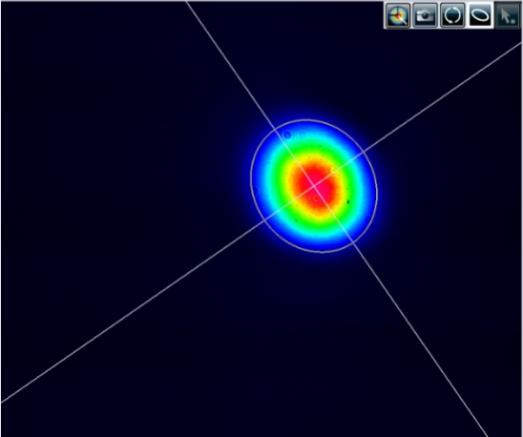

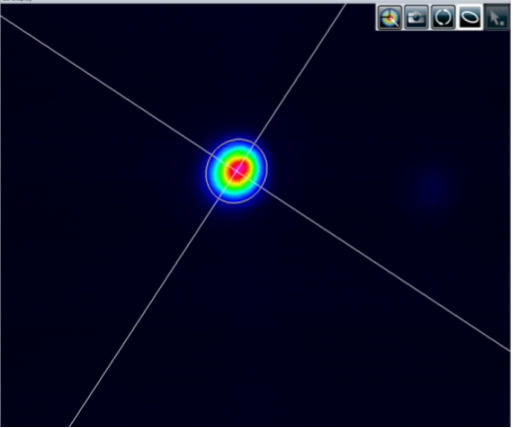

93%(1030nm) 圖3. 四波長激光器輸出各波長遠場光斑圖樣及圓度(四倍頻激光超出探測器響應范圍) 測試數據顯示,三倍頻和四倍頻紫外飛秒激光的8小時功率穩定性優于1%(RMS),遠場光斑圓度>87.5%。為便于激光器用戶對不同波長的光束的操控使用,倍頻腔體的四個輸出窗口設計為等高度,各窗口上方鮮明的顏色標識容易識別;對于多波長使用的場合,該激光器支持同時輸出紅外光-綠光組合、綠光-深紫外激光組合、紅外光-綠光-深紫外激光組合,為多光子激發、泵浦探測等應用提供便捷。 轉自:奧創光子 注:文章版權歸原作者所有,本文內容、圖片、視頻來自網絡,僅供交流學習之用,如涉及版權等問題,請您告知,我們將及時處理。
