3D激光打印用于光纖末端制造微米級光學器件
材料來源:激光行業觀察

來自以色列Soreq核研究中心的研究人員近期成功開發出一種新型3D激光打印技術,可直接在光纖末端制造高質量、復雜的聚合物光學器件,能夠以一種低成本的方式來為各種應用設計不同的光束。而且這種微型光學器件的尺寸甚至比人類頭發絲的直徑還要小。

以色列索瑞克核研究中心(Soreq Nuclear Research Center in Israel)的研究團隊負責人Shlomi Lightman表示:“包括通信、互聯網在內的許多應用都是基于光纖技術。當光從光纖中出來時,一般會使用大型光學元件將其傳輸?shù)较乱粋位置。而我們的方法則是通過將布線過程集成到光纖本身,最大限度地減少這一過程所需的尺寸和成本。”

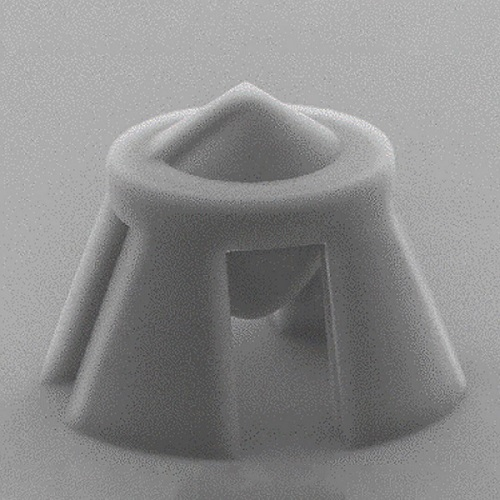

圖1 3D打印的復雜聚合物光學器件的掃描電子顯微鏡圖像

另外值得注意的是,整個微型光學器件的制造過程花了僅僅不到五分鐘。而且光纖和這種微型光學器件加起來的的成本不到100美元,大約是具有類似功能的標準顯微鏡物鏡成本的十分之一。

Shlomi Lightman表示:“直接從光纖產生貝塞爾光束的能力,可以用于粒子操作或光纖集成受激發射損耗(STED)顯微鏡,這是一種產生超分辨率圖像的技術。我們的制造方法還可以通過在鏡片上打印智能微結構,將普通鏡片升級為更高質量的智能鏡片。”

為了制造這種微型光學器件,研究人員使用了一種叫做3D直接激光打印的技術。它使用飛秒脈沖激光束在光敏光學材料中產生雙光子吸收。只有發生雙光子吸收的微小材料會變?yōu)楣腆w,這提供了一種創建高分辨率3D結構的方法。

雖然3D直接激光打印技術已經應用了很長時間,但是在光纖尖端制作如此小的光學器件時,依舊很難獲得正確的比例并對準。于是,研究人員通過進行高度精確的2D和3D模擬,克服了這個障礙。除此之外,他們還需要仔細考慮如何將光學元件相互集成,然后將其與光纖的纖芯對齊。

在經過模擬和精心規劃后,研究人員使用商業3D直接激光寫入系統和光敏聚合物,在單模光纖末端打印出了直徑為60微米、高度為110微米的微型光學器件。它包括用于光線準直的拋物面透鏡和用于扭曲光線的螺旋軸棱鏡。因此可以使從光纖射出的光變成扭曲的貝塞爾光束。

為了分析上述所制作出器件的質量,研究人員設計了一個光學測量系統,來捕獲從改性光纖傳輸?shù)恼喂馐。他們在光束中觀察到非常低的衍射,這意味著它可應用于STED顯微鏡和粒子操作等應用。

圖2 用于分析整形光束性能的光學測量系統

他們還發現他們還發現,激光功率如果達到接近10 MW/cm2就會損壞制作的微光學器件。也就是說,雖然聚合物比玻璃更容易受到高功率的熱損傷,但由聚合物制成的該器件仍然可以用于產生相對較高的激光功率。

如今,研究人員已經證明了使用這種直接3D激光打印方法可以創建精確的多元素微光學系統,他們正在嘗試使用含有低比例聚合物的混合光敏材料進行試實驗。與聚合物材料相比,這種材料可以生產出質量更高的光學器件,而且還具有保質期長,耐熱性高的優勢。

(文章轉載自網絡,如有侵權,請聯系刪除)
