DSC1用于鎖定干涉儀

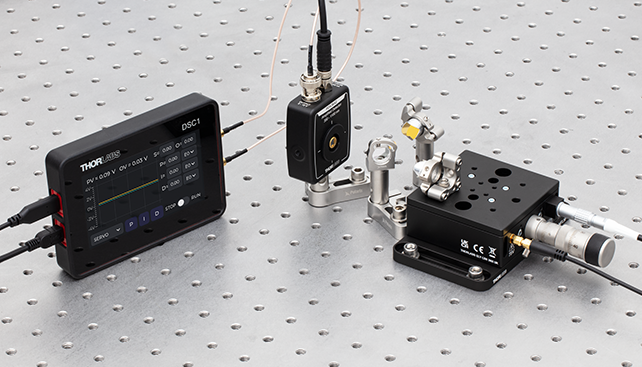

在上圖所示的干涉裝置中，DSC1控制器采集由光電探測器測量的干涉信號，然后將反饋信號輸入壓電位移臺，以此實時控制臂長。這樣可將干涉儀鎖定在單個條紋的峰值或側邊位置，也可用于直接觀測干涉圖案。

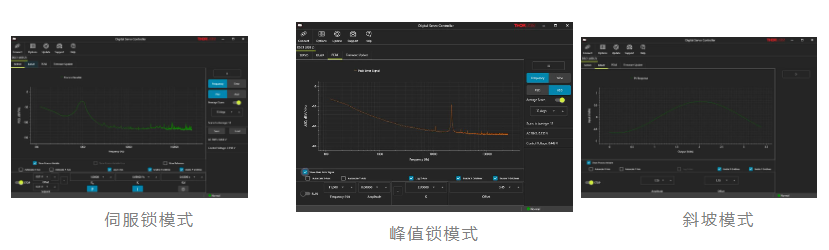

DSC1提供三種功能互補的工作模式：

伺服鎖定模式  輸出電壓通過PID(比例、積分、微分)算法調制，以此保持設定的輸入電壓。PID參數均可針對特定系統進行調整。比如，為了穩定系統輸出強度，可將光電二極管測量的強度信號輸入DSC1控制器，然后使用DSC1的輸出信號控制強度調制器，比如聲光調制器(AOM)或鈮酸鋰振幅調制器。如果改變伺服控制器的設定點，系統就會調整并保持在新的設定點。

在伺服鎖定模式下，DSC1控制器還可通過條紋側邊(side-of-fringe)鎖定方法進行激光穩頻，也就是使設置點保持在FP腔共振峰或氣體吸收峰中間的某個位置。這也是LLD1530激光器采用的鎖頻方法。

峰值鎖定模式  也叫做極值搜索控制或鎖相解調伺服，使用抖動-鎖定方法將系統鎖定在輸入電壓的局部最大值或最小值。它選定一個抖動頻率調制系統，然后通過信號的數字解調創建一個可最小化的誤差函數。這種模式可嚴格控制系統的性能。比如，它可將激光頻率鎖定在低壓氣體分子的吸收線上，也可鎖定在FP腔的最大透射模式上，而且不受激光功率漂移或波動的影響。

斜坡模式  可在確定的輸出電壓范圍內進行線性掃描，并展示輸入信號隨電壓變化的趨勢。這種模式可用于分辨干涉圖案等特征，也可直接查看系統在施加電壓范圍內的響應。比如，如果使用DSC1掃描通過氣體吸收池的激光頻率，我們就能測量氣體的透射光譜。

DSC1的激光鎖頻應用

1. 將頻率鎖定在分子吸收線上

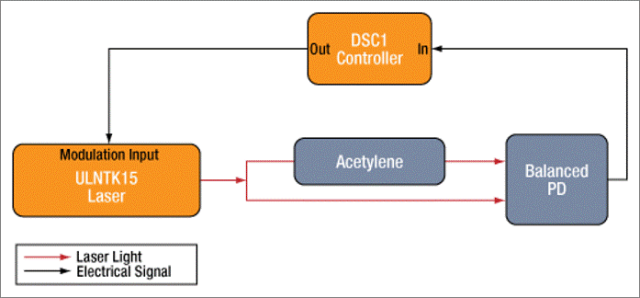

一種激光穩頻方法是將頻率鎖定在原子或分子的吸收線上。如下圖所示，ULN15TK窄線寬激光一路通過乙炔氣池后輸入平衡探測器，一路直接輸入平衡探測器，通過相減得到抑制共模噪聲的透射信號。DSC1接收平衡探測器的信號，然后將鎖頻信號傳輸至激光調制的輸入端，以此調節激光頻率并使其保持固定。

DSC1可通過峰值鎖定模式將激光頻率鎖定在吸收線的峰值，也可通過伺服鎖定模式鎖定在吸收線兩側的任意高度。

除了ULN15TK超低噪聲激光器，Thorlabs今年還發布了兩款開箱即用的低噪聲單頻激光器：DFB13TK和DFB15TK，均可確保極低的相對強度噪聲和指定的窄線寬。另外，新的蝶形封裝單頻DFB激光器提供從1642 nm到1654 nm之間的中心波長，非常適合甲烷的探測和分析。

2. 將頻率鎖定在FP腔上

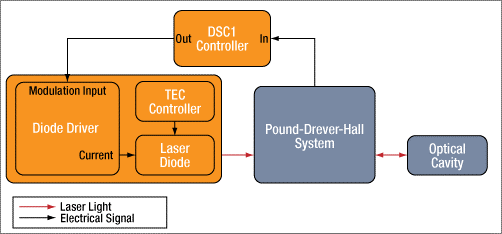

FP腔可通過數字伺服控制器穩定激光頻率并減小線寬。在下圖所示的PDH穩頻系統中，單頻激光依次輸入PDH系統和FP腔。PDH收集來自FP腔的反射光并產生一個誤差信號。PDH誤差信號有一個經過零點的極陡斜率，而此處的光頻率對應于腔透射條紋的峰值，可用于實現明確可靠的鎖頻。

DSC1以伺服鎖定模式工作，在接收PDH誤差信號后產生調制信號，并將其傳輸?shù)郊す舛�極管驅動器的調制輸入端，從而將光頻率鎖定在激光腔的透射峰值。

基于FP腔的鎖頻示意圖

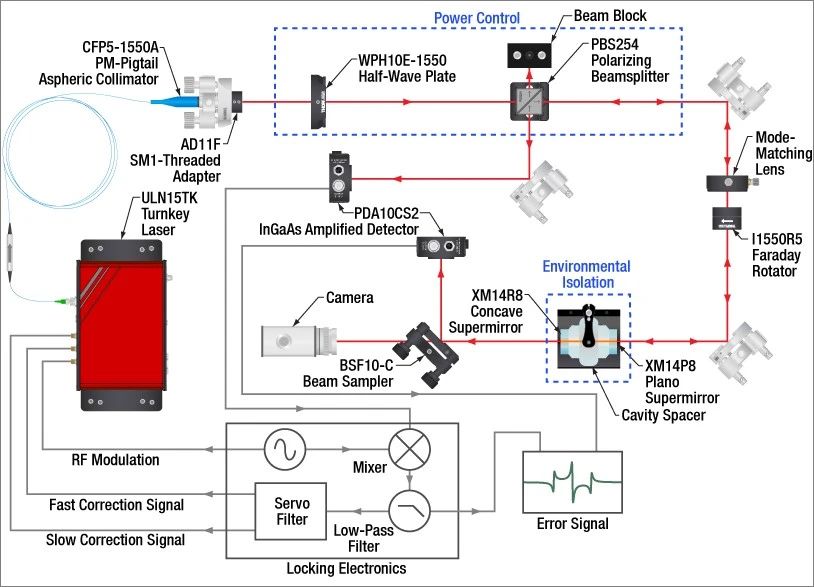

一個詳細的PDH超穩激光系統

3. 使用FP腔傳遞激光穩定性

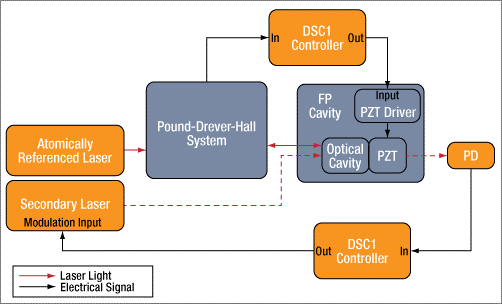

下圖展示了如何利用FP腔將一個激光器的穩定性傳遞到另一個激光器上。首先，鎖頻激光(Atomically Referenced Laser)依次通過PDH系統和可調諧FP腔，而PDH系統將提供一個誤差信號。然后，第一個DSC1伺服控制器在接收誤差信號后產生調制信號，并通過壓電驅動器控制FP腔長。這樣可將FP腔的一個共振(條紋)鎖定在參考激光頻率上，使得FP腔的所有共振都穩定在參考激光器使用的氣體吸收線上。

為了將參考激光的穩定性傳遞至第二個激光器(兩個激光器的波長可能相差很大)，可將第二個激光通過穩定的FP腔，并使用光電二極管測量腔的透射功率，然后將二極管信號傳輸至第二個DSC1控制器，進而調節第二個激光器的頻率，使其對FP腔的透過率達到最大。在此示例中，第二個激光器的頻率可使用條紋側邊或峰值鎖定在穩定腔上。這樣就完成了激光穩定性的傳遞。
