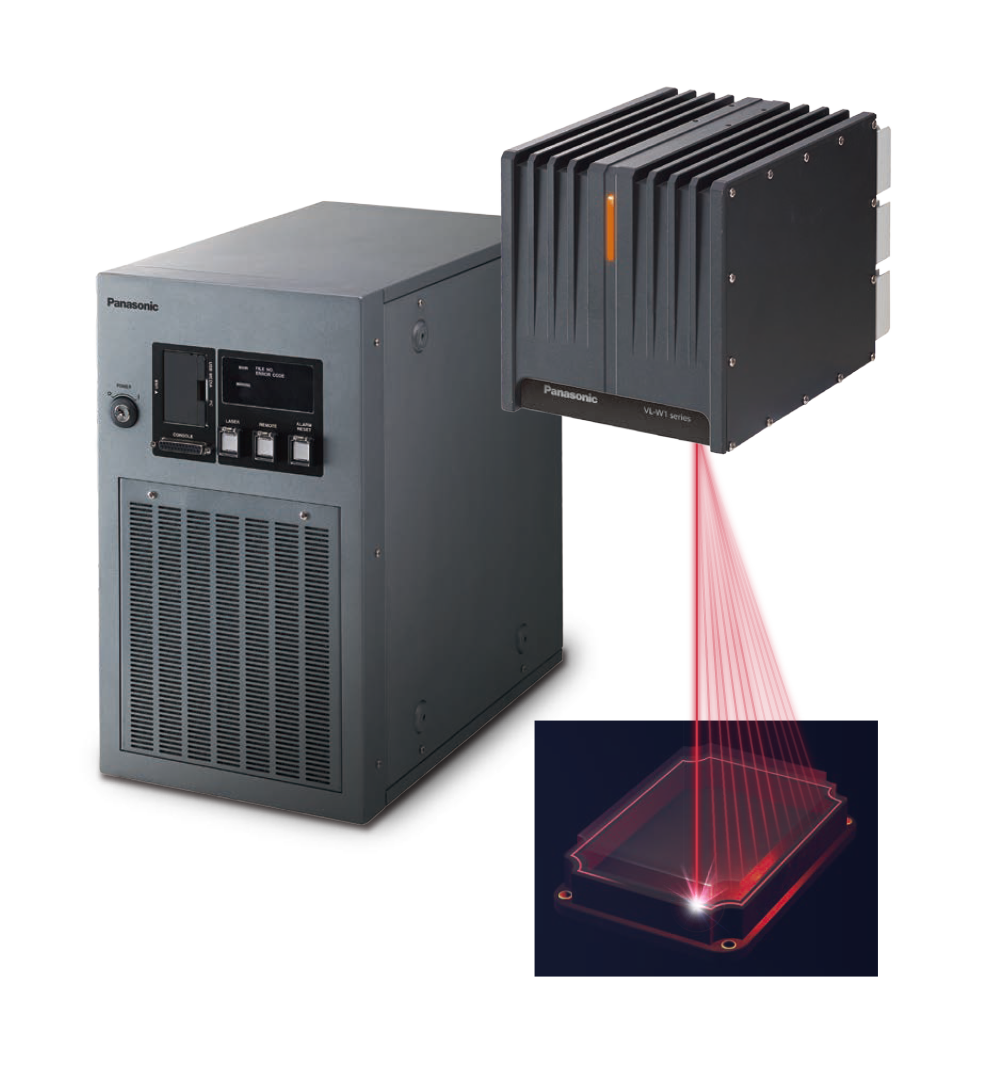

松下激光焊接機VL-W1系列全新上市

一般的激光加工設備，要求在機械手、XY移動工件臺及其控制器(用于驅動激光光源、光學檢測頭和激光發射部)等設備設計方面具備一定的專業知識。

VL-W1系列將這些全部合而為一，從而可削減引進工時，改變了“我們了解激光焊接，但好像導入之前的準備工作很費事……”之類的成見。

產品應用

• 車載傳感器：蓋體的焊接
• ECU：蓋體的焊接
• 顯示器：防水面板的焊接
• 微流體裝置：流道的焊接

產品亮點

01 采用振鏡掃描方式實現設備的小型化和簡易化

由于采用振鏡掃描方式，激光頭可利用內置的掃描振鏡來調整激光的路徑，無需移動激光頭本身。無需設置水平多關節機械手和XY移動工件臺，有利于削減系統設計的工時，實現緊湊型的設備構造。

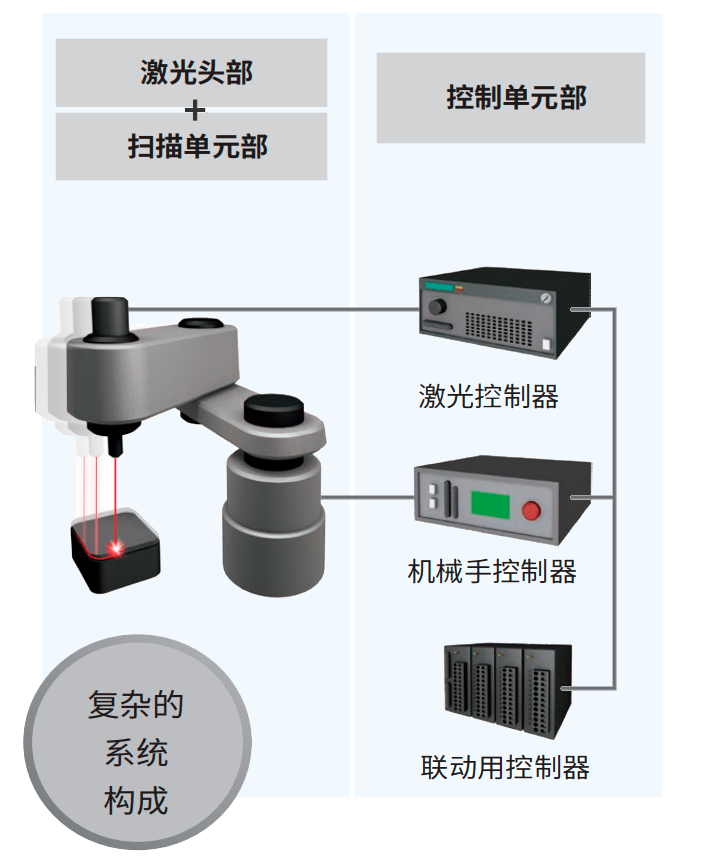

PART.1 定點照射型的系統構成

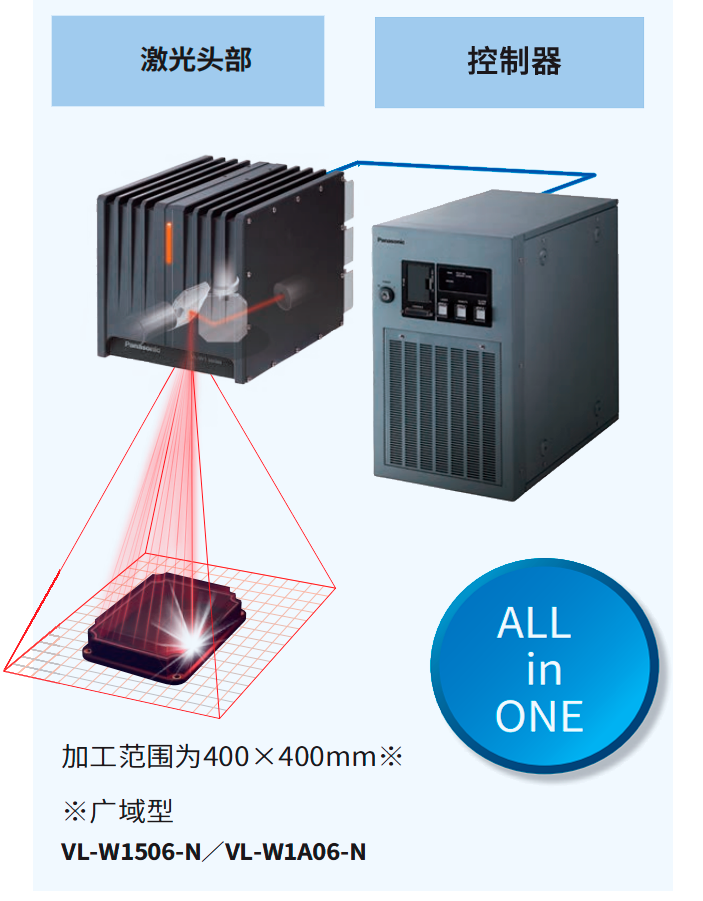

PART.2 振式掃描式的系統構成

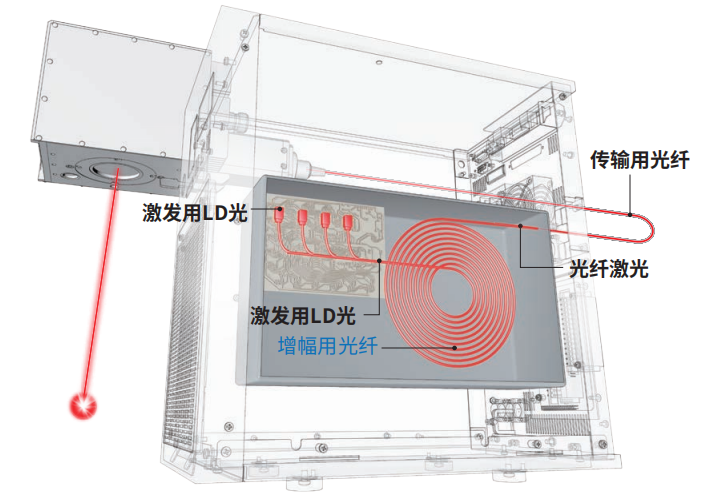

02 配備光纖激光可實現高品質的焊接

VL-W1系列產品，我們搭載了高性能的光纖激光，發揮了在激光打標機產品上培養的技術，可實現高品質的樹脂焊接。

PART.1 高品質激光 Ｍ2 ≤1.1※

VL-W1系列利用光纖激光的先進技術，實現了Ｍ2≤1.1的光束品質，有助于實現品質優異的焊接。

※M2是表示光束品質的數值，該值越接近1.0，光束的品質就越優異。

PART.2 激光輸出穩定度 ±3％以內※

VL-W1系列產品所配備的光纖激光發振器不會受到 LD溫度變化的影響，能夠始終以穩定輸出的激光進行照射。從接通電源到生產結束，均能以穩定的品質進行生產。

※在一定環境下的穩定度。

03 內置高性能功率監視器功能強大，品質值得信賴

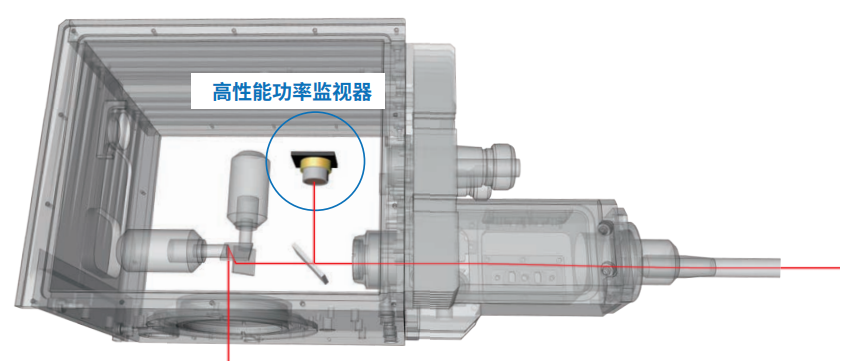

VL-W1系列的放射頭內部內置高性能功率監視器。通過高速高精度地監測焊接中的激光，有助于記錄和管理每一個焊接產品的激光輸出變化。另外，萬一激光輸出發生異常時，可通過激光輸出監視瞬間停止設備。

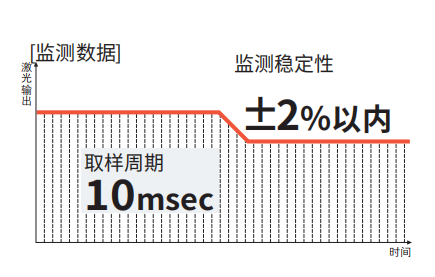

PART.1 高速取樣 10msec

可在照射激光之后，每隔10msec監測激光輸出，單位用W(瓦特)表示，可以0.1W為單位進行監測。

PART.2 監測穩定性 ±2％以內※

采用高性能元件和松下的散熱技術，能夠以±2%以內的高穩定性監測激光輸出。

※2小時監測時間內，按一定條件重復監測的代表值。

04 配備光纖激光可實現高品質的焊接

通過配備有觸摸屏式彩色LCD的控制臺(另售)進行操作，可在現場立即使用。直觀、易懂的畫面構成，即使是初次操作也能夠簡單設定。

Step.1 制圖

能夠使用專用畫面簡單制圖。圖形有“直線”、“圓”、“圓弧”、“四邊形”可選，還可以將這四種圖形進行組合。

Step.2 對位

可使用紅色導引光確認激光照射位置。對位時的便捷功能。

Step.3 條件設定

基本條件包括“激光功率”、“ 掃描速度”、“重復次數”這三種。此外，還有更加細致的微調功能。
